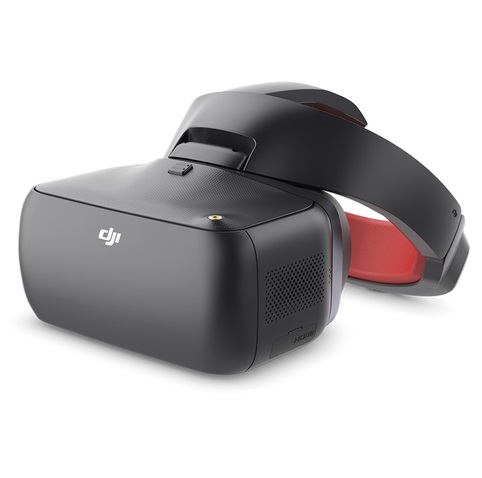

FPV-очки DJI Goggles Racing Edition

Назначение и дизайн

Новые усовершенствованные очки виртуальной реальности DJI Goggles Racing Edition позволят испытать непередаваемые ощущения при участии в гонках от первого лица.

Стильные DJI Goggles RE имеют черное матовое покрытие, внутренняя часть оголовья выполнена из красной кожи.

В сравнении с моделью DJI Goggles изменения претерпели лицевая панель и оголовная лента, обеспечивая дополнительный комфорт и лучшую блокировку света.

Поддерживается возможность подключения дополнительных очков, при этом зритель будет наблюдать ту же картинку, что и пилот. При подключении пульта управления от Mavic возможно наблюдать за FPV-полетом на экране смартфона.

Воздушный модуль OcuSync

Очки совместимы с модулем OcuSync, который осуществляет стабильную связь с камерой и прием видео на расстоянии до 7 км при задержке не более 50 мс.

Модуль может работать на частотах 2,4 и 5,8 ГГц и оснащен множеством различных функций, в том числе возможностью передачи HD-видео с разрешением 1280x960, автоматической системой псевдослучайного изменения рабочей частоты (FHSS) и совместим с различными мультироторными дронами с неподвижным крылом.

Доступ к каналам передачи с низким уровнем помех является ключом к успеху при FPV-гонках на дронах, особенно когда одновременно летают несколько коптеров. Модуль OcuSync позволяет вручную выбрать до 12 каналов на частоте 5,8 ГГц и 7 каналов на частоте 2,4 ГГц, чтобы избежать помех.

Благодаря применению технологии автоматического FHSS, при появлении помех во время беспроводной передачи модуль OcuSync автоматически переключается между каналами 2,4 и 5,8 ГГц для обеспечения стабильной передачи сигнала.

Модуль камеры

Модуль видеокамеры, совместимый с очками Goggles RE, использует 1/3” матрицу, гарантируя высокое качество видео по сравнению с большинством FPV-очков. Наличие центрального затвора избавляет от эффекта роллинг-шаттера, появляющегося за счет вибрации при высоких частотах.

Угол обзора в 148° гарантирует минимальные искажения, предоставляя естественный широкий обзор. С помощью камеры пилот может записывать видео для дальнейшего анализа и детального просмотра.

Управление полетом и подвесом

DJI Goggles RE обеспечивают доступ к полетным данным и настройкам, а также управлению подвесом.

FPV-очки используют восходящую обработку, что исключает необходимость использования дополнительного приемного модуля. Подключив сторонний контроллер к устройству, пилот сможет управлять напрямую гоночным дроном с полетными контроллерами F3, F4, KISS, Naze.

В режиме Head Tracking Gimbal пилот получает возможность управления камерой на подвесе, поворачивая голову с очками. На экране отображается необходимая информация о полете, в том числе качество сигнала, заряд батареи, текущая скорость и т.д.

Помимо приема цифрового видеосигнала в HD очки поддерживают передачу аналогового сигнала через порт SMA.

Антенны с разными функциями

Специально для DJI Goggles RE разработан комплект антенн, предназначенных для решения разнообразных задач, а именно для обеспечения:

• круговой поляризации для частоты 5,8 ГГц - антенна Pagoda;
• круговой поляризации для частот 2,4 и 5,8 ГГц - антенна Cylindrical;
• линейной поляризации для частот 2,4 и 5,8 ГГц - облегченная антенна Dipole. Подходит для полетов на небольшие расстояния.

Совместимость и сферы применения

Кроме использования с гоночными коптерами очки могут применяться в промышленных и иных отраслях. Их можно включать в единый комплекс с модульными полетными платформами, роботами и транспортными средствами для выполнения задач инспектирования, проведения поисково-спасательных операций и при грузовых перевозках.

Очки DJI Goggles RE позволяют в полной мере насладиться фильмами, играми и просмотром мультимедийного контента.

FPV-очки обеспечивают совместимость с коптерами DJI, сохраняя при этом все функции очков DJI Goggles:

• два дисплея с высоким разрешением;
• контроль полета;
• управление с помощью поворотов головы и многое другое.

Очки DJI Goggles RE могут воспроизводить огромное количество видеоформатов, в том числе популярные MKV, MOV и MP4. Кроме того, очки поддерживают просмотр панорамного видео.

Дополнительные сведения

Вес

Корпус очков: 502 г;

Наголовная лента: 500 г;

Размеры

Корпус очков: 195×155×110 мм;

Наголовная лента (в сложенном состоянии): 255×205×92 мм;

Размер экрана: 5''× 2;

Разрешение экрана: 3840×1080 (один экран: 1920×1080);

Мощность передатчика (EIRP):

2,4 ГГц:

25,5 дБм (FCC); 18,5 дБм (CE); 19 дБм (SRRC);

5,8 ГГц:

25,5 дБм (FCC); 12,5 дБм (CE); 18,5 дБм (SRRC);

Разрешение видео даунлинка: 1080p 30 к/с, 720p 60 к/с, 720p 30 к/с;

Формат видео: MP4 (H.264);

Поддерживаемые видеоформаты воспроизведения: MP4, MOV, MKV

(Видео: H264; Аудио: AAC-LC, AAC-HE, AC-3, DTS, MP3);

Емкость аккумулятора 9440 мАч;

Диапазон рабочих температур: 0...+40 °C;

Зарядное устройство (вход) 100-240 В; 50-60 Гц 0,5 A;

Зарядное устройство (выход) 5 В при 3 A; 9 В при 2 A; 12 В при 1,5 A;

 Камера DJI OCUSYNC CAMERA

Матрица 1/3" CMOS;

Эффективные пиксели: 1,2 МП;

Объектив 2,65 mm, f/2,0;

Группа линз: 6 групп + фильтр IR;

Затвор: центральный затвор;

ISO: 100 – 3200;

Угол обзора: 148° (диагональ); 111° (горизонталь); 79,5° (вертикаль);

 DJI OCUSYNC AIR SYSTEM

Вес

Воздушный модуль: 43,7 г;

Камера (включая кабель): 18,2 г;

Антенна Pagoda: 9,4 г;

Антенна Cylindrical: 9,4 г;

Антенна Dipole: 4,2 г

Размеры

Воздушный модуль: 72×33×14 мм;

Камера: 29,4×28,2×22,6 мм;

Частота связи: 2,4 ГГц / 5,8 ГГц;

Мощность передатчика (EIRP):

2,44 ГГц:

22,5 дБм (FCC); 18,5 дБм (CE); 19 дБм (SRRC);

5,8 ГГц:

25,5 дБм (FCC); 12,5 дБм (CE); 25,5 дБм (SRRC);

Минимальная задержка передачи сигнала: при 960p50: 70 мс; при 720p60: 60 мс; при 480p50: 50 мс;

Максимальное расстояние передачи сигнала:

2,4 ГГц: 7 км (FCC); 4 км (CE); 4 км (SRRC);

5,8 ГГц: 4 км (FCC); 0,7 км (CE); 4 км (SRRC);

Рекомендуемый диапазон частот: 5,8 ГГц; CE: 2,4 ГГц; SRRC: 5,8 ГГц;

Формат видео: MP4 (MPEG4);

I/O интерфейсы: S.Bus, Micro USB, PPM, UART, MMCX, слот для карт MicroSD;

Совместимые полетные контроллеры: F3, F4, KISS, NAZE;

Совместимые пульты Д/У: X9D (Frsky), DEVO 10 (Walkera), T8FG (Futaba),T14SG (Futaba), WTF09sll (WFLY), AT9S (RadioLink);

Диапазон рабочих температур: 0...+40 °C;

Входное напряжение: 9-16,8 В (3S-4S).
