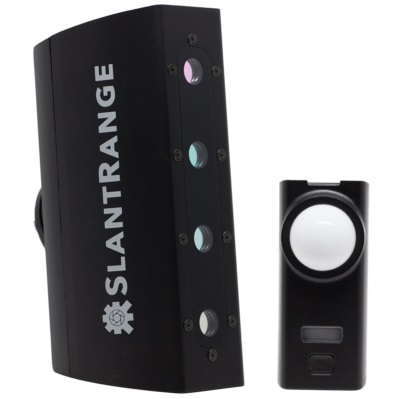

Мультиспектральная камера SlantRange 3PX для применения в сельском хозяйстве

Возможности SlantRange 3РX

Камера SlantRange 3РX разработана специально для сельскохозяйственного применения, позволяет получать мультиспектральные снимки сверхвысокого разрешения для проведения анализа состояния сельхозкультур. Основные задачи:

• подсчет плотности и размеров всходов для улучшения прогнозирования урожайности;
• обнаружение очагов сорняка для более точного применения гербицидов;
• измерение состояния здоровья растений для более эффективного использования питательных веществ и др.

Благодаря алгоритмам SmartDetection программного продукта Slantview, 3PX поддерживает возможность обучения, чтобы позволить находить определенные типы спектральных отражений (определенная болезнь, сорняк и т.п.), представляющих интерес для агрономов.

Камеры SlantRange оснащены запатентованной технологией устранения источников ошибок (изменение условий солнечного света, переменные типы почв и плотность растительного покрова) при проведении аналитической оценки сельхозугодий с воздуха.

Доступность данных во время съемки, разъем подключения DJI SKYPORT

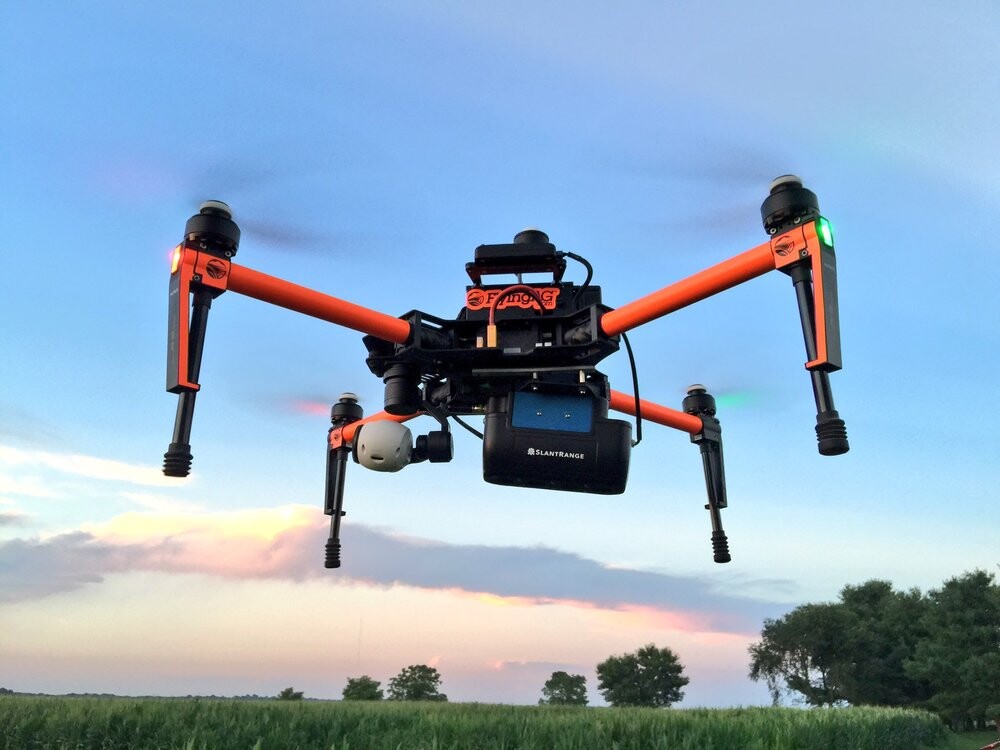

3PX впервые при установке на дрон использует возможность бесшовной интеграции с коптером, благодаря разъему DJI SKYPORT.

После подключения 3PX автоматически обнаруживается и настраивается через приложение управления полетом DJI.

Коптеры DJI серии M200 — это мощная беспилотная платформа, предназначенная для интенсивного промышленного и коммерческого использования. А значит, полезная нагрузка в виде различных датчиков, типа, сенсоров Slantrange, часто должна переустанавливаться (замена оборудования) из миссии в миссию в зависимости от требований к данным.

Slantrange 3PX с разъемом SKYPORT обеспечивает легкую и быструю установку камеры на дроны DJI.

Контроль данных во время полета (съемки)

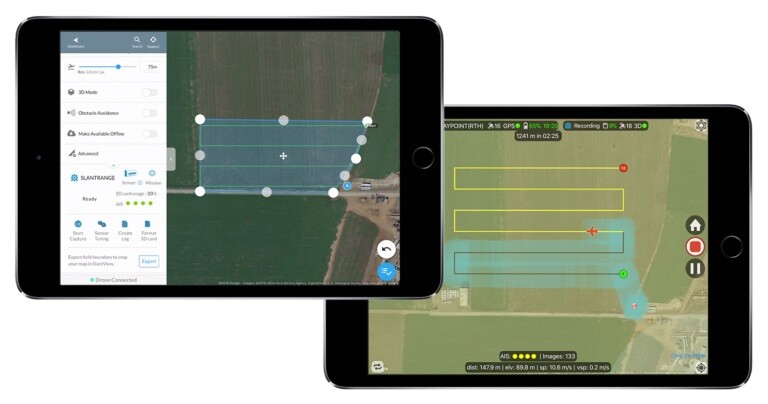

Интеграция 3PX через SKYPORT позволяет передавать данные во время полета (съемки), непосредственно на монитор полета (мобильное устройство, подключенное к пульту управления дроном или встроенный дисплей). К примеру, эта функция работает с такими планировщиками полета, как: DroneDeploy и Flight Plan для DJI. Пилот может настраивать свою миссию полета и датчик одновременно, а затем контролировать параметры сенсора в полете, и все из одного приложения.

Доступ к данным камеры, во время полета (съемки) обеспечивает качественные измерения (снимки), необходимые для последующего анализа и обработки. Данные камеры, которые отображаются на экране пульта:

• состояние камеры 3PX;
• измерение солнечного света в реальном времени;
• счетчик снимков;
• состояние карты памяти.

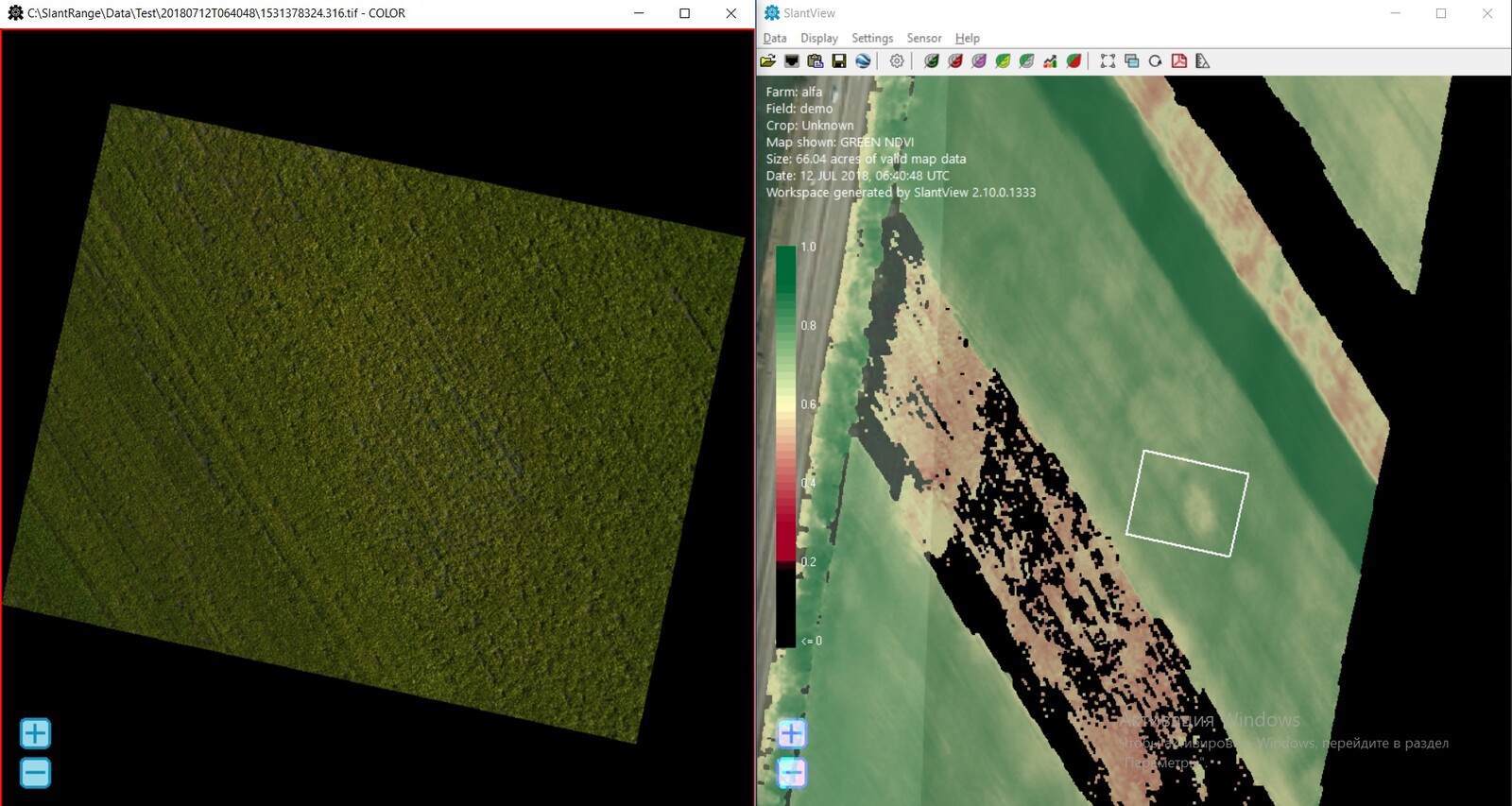

ПО Slantview

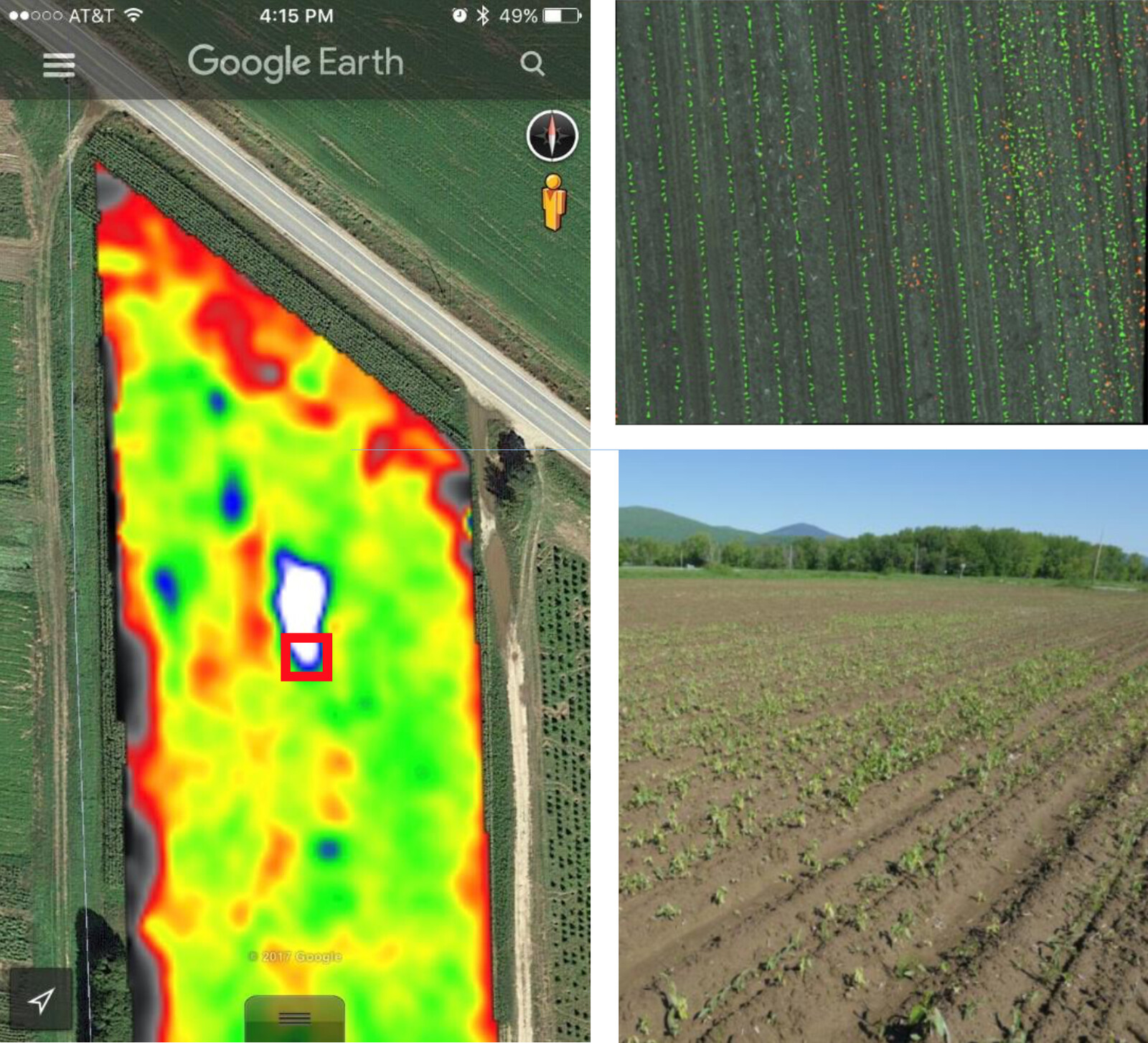

SlantRange 3PX совместима с программными пакетами Slantview, DroneDeploy, Pix4D и другими аналитическими инструментами для обработки снимков и составлении информационных карт по следующим параметрам:

• плотность растительности;
• распределение растений по размерам;
• наличие сорняков;
• стресс карта;
• степень вегетации;
• потенциал урожайности;
• индексы GNDVI, RNDVI, Red Edge NDVI.

Приложение Slantview поддерживает съемку изображений в цвете, позволяет пользователю настраивать индивидуальные фильтры.

Дополнительные сведения

Спектральных каналов (Вегетационных сенсоров): 4;

Сенсор освещенности (солнечный спектрометр): 1;

Тип процессора: Qualcomm Snapdragon 801;

Скорость процессора: Quad-Core 2.26GHz;

Встроенная оперативная память: 2 GB;

Тип детектора: Si CMOS;

Доступный спектральный диапазон : 410 — 950 nm;

Положение диапазонов: выборочное;

Тип затвора: покадровый;

Позиционирование и ориентация: встроенный GPS/IMU с расширенным фильтром Kalman;

Размер изображения в одном пикселе при 120 метровой съемке: 4.8 см;

Рекомендуемое перекрытие снимков: 20%;

Площадь покрытия при высоте полета 120 м и скорости 20 м/с: 400 Га/час;

Время облета 65 Га при высоте полета 120 м и скорости 20 м/с: 17 минут;

Объем встроенной памяти (съемная): 64 GB (4 часа);

Получаемые форматы: KML, SHP, GeoTIFF;

Размер (вегетационные сенсоры): 14.6 x 6.9 x 5.7 см;

Размер (сенсор освещенности): 8.1 x 3.5 x 1.7 см;

Ток и мощность: 11 W через DJI SKYPORT.
