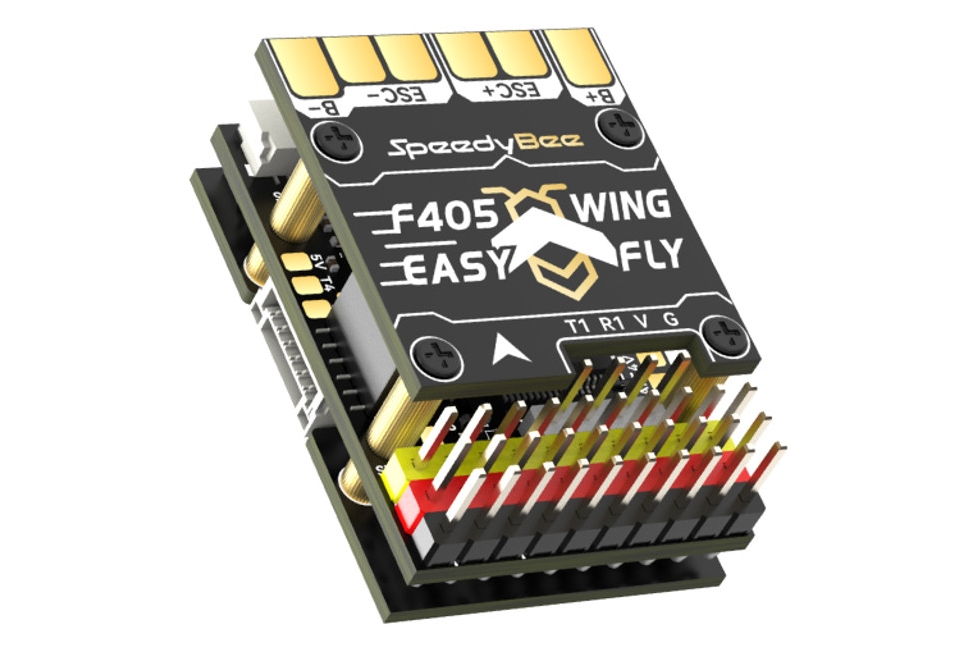

Полётный контроллер SpeedyBee F405 WING MINI для самолетов

Характеристики:

• Плата SpeedyBee F405 WING MINI FC
• MCU STM32F405, 168 МГц, 1 МБ Flash
• IMU (гироскоп и акселерометр) ICM-42688-P
• Барометр SPL006-001
• Чип OSD AT7456E
• Слот для карт MicroSD Blackbox
• UART 6 комплектов (USART1, USART2, USART3, UART4, UART5,
• UART6 – предназначен для телеметрического подключения беспроводной платы)
• I2C 1x Используется для магнитометра, цифрового датчика воздушной скорости.
• АЦП 4x (VBAT, Current, Analog RSSI, Analog AirSpeed)
• ШИМ 12x (9x контактных разъемов + 2x пайки + 1x "LED" колодка)
• Поддерживается приемник ELRS/CRSF, подключенный к UART1
• SBUS Встроенный инвертор для входа SBUS (UART2-RX)
• LED 3x светодиоды для FC STATUS (синий, зеленый) и индикатор 3,3 В (красный)
• Поддерживается аналоговый RSSI, называется "RS"
• Переключение двойной аналоговой камеры по умолчанию на вход Camera1 (C1). Переключайтесь между C1 и C2 с помощью ArduPilot Relay или INAV Modes/USER.
• Обе камеры должны иметь один и тот же видеоформат: PAL или NTSC.
• Поддерживаемая прошивка FC INAV: SpeedyBeeF405WING (по умолчанию)
• ArduPilot: SpeedyBeeF405WING
• Вес 5,6г

• Плата SpeedyBee F405 WING MINI PDB
• Диапазон входного напряжения 7~26В (2~6S LiPo)
• Датчик напряжения батареи Подключите к плате FC VBAT, 1K:10K (Шкала 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
• Датчик тока батареи 80A непрерывно, 150A пик Подключите к плате FC (Шкала 195 в INAV, 50 A/V в ArduPilot)
• TVS Защитный диод Да
• Выход FC BEC Выход 5,2 В +/- 0,1 В постоянного тока Постоянный ток 2 А, 3 А Пик Разработано для FC, приемника, модуля GPS, датчика воздушной скорости, телеметрического модуля
• Источник питания VTX и камеры Интерфейс питания VTX Vv предлагает два варианта питания: прямое напряжение батареи или встроенное напряжение BEC 5 В (совместное использование напряжения 5V4A Servo BEC)
• По умолчанию установлено напряжение аккумулятора
• (Убедитесь, что диапазон входного напряжения VTX и камеры совместим)
• Переключение на источник питания 5 В возможно через перемычку (с помощью выхода Servo BEC)
• (Если используется этот метод, убедитесь, что текущие требования для сервопривода и VTX достаточно)
• Выход сервопривода BEC Выход 5 В +/- 0,1 В постоянного тока Постоянный ток 4 А, 5 А Пиковое напряжение регулируется, 5 В по умолчанию, 6 В через перемычку Предназначено для сервоприводов.
• Вес 5,5г

• SpeedyBee F405 WING MINI Wireless USB Extender
• Беспроводная конфигурация (продолжительное нажатие кнопки BOOT в течение 6 секунд для переключения режимов)
• INAV: Убедитесь, что переключатель MSP на UART 6 включен и установлен на скорость передачи данных 115200 бод. ArduPilot: Пожалуйста, убедитесь, что Serial 6 настроен на скорость передачи данных 115 200 бод и режим протокола Mavlink2 BLE, подключитесь к программе Speedybee APP
• Режим Wi-Fi (AP), возможность подключения к Speedybee APP, QGroundControl APP, MissionPlanner и т.д. WiFi: Speedybee eFLY-WIFI Пароль: 88888888
• Режим Wi-Fi (STA), возможность подключения к QGroundControl APP, MissionPlanner и т.д.
• Шаг 1: включите личную точку доступа;
• Шаг 2. Установите точку доступа, найдите имя/имя устройства/имя точки доступа и т.д.
• Шаг 3: измените текущее название на eFLY и пароль: 88888888
• Беспроводной режим отключен
• Порт USB Type-C
• Активный зуммер 5 В
• Вес 3,2г
