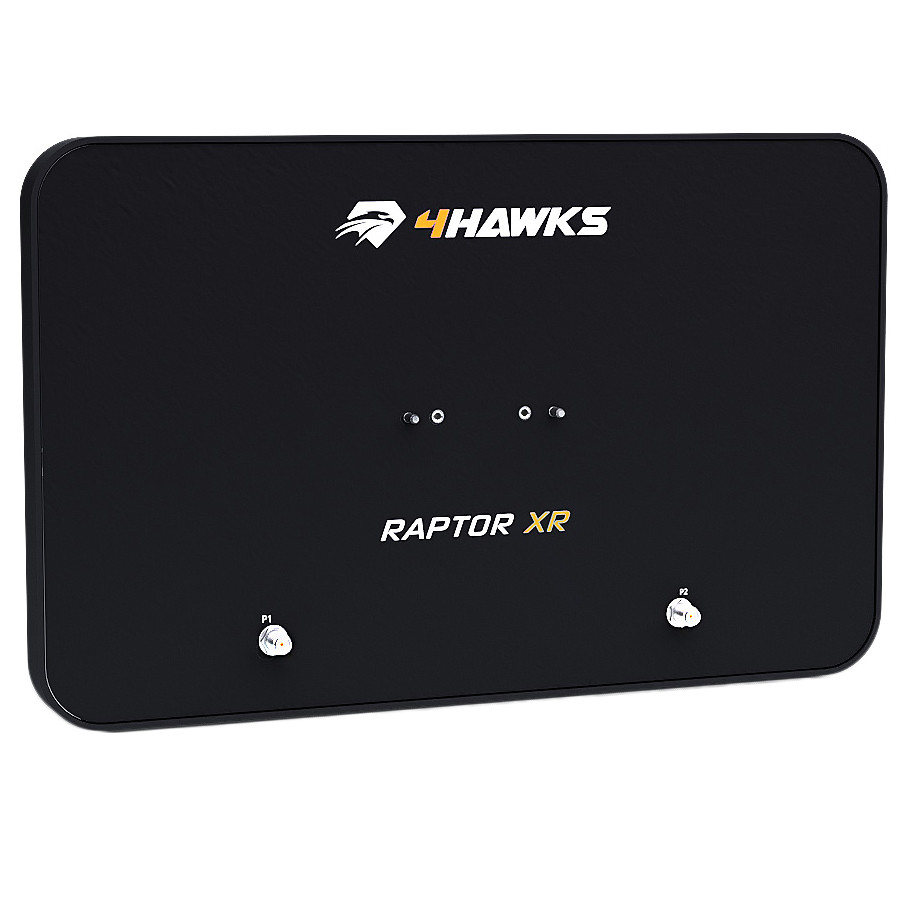

Выносная антенна с усилением 4Hawks Raptor XR (2.4 и 5.8 ГГц) для DJI Mavic 3

Расширитель диапазона 4Hawks Raptor XR разработан для DJI Mavic 3/Air 2/2S/Mini 2, позволяет стабильно держать постоянную связь с дроном благодаря работе как на частотах 2,4 ГГц, так и на 5 ГГц.

Направленная антенна является комплексным решением, которое увеличит дальность полета дрона до 4 раз, обеспечит непрерывную передачу видео высокого качества, эффективно отсекая при этом посторонние шумы.


Разъемы для подключения антенн встраиваются в пульт управления DJI RC-N1 благодаря замене верхней крышки штатной антенны. Необходимые крепления и кабели подключения входят в комплект.

На сколько усиливает антенна?

Ответ на этот вопрос зависит от нескольких факторов:
- какая антенна используется;
- используемый кабель;
- какая длина кабеля.

Например:

Антенна Raptor XR для Mavic 3 без удлинителя (длина кабеля 20см) увеличивает дальность до х4.
При использовании кабеля от 4Hawks потеря сигнала составляет 0.4 dBi на 1м, это означает:
- теряем 40% сигнала при 20м кабелях;
- теряем 20% сигнала при 10м кабелях;
- теряем 10% сигнала при 5м кабелях;
- теряем 3,5% сигнала при 2м кабелях.

Популярные вопросы

Почему нет 30м кабеля? (ответ 4Hawks):

30 метров будет очень... неэффективным. С такой длиной кабелей КПД упал бы даже ниже уровня КПД антенны SR. Ну, откровенно говоря, радиус действия антенны будет больше чем в штатной антенне, но эффективность XR серьезно упадет ниже 50% от ее возможностей. Мы провели несколько серьезных тестов эффективности, и с 20-метровыми кабелями мы добились лучших результатов, чем с антенной SR, поэтому мы решили, что можем предлагать 20-метровые кабели (если клиент действительно этого хочет). Но 30 метров стали бы очень неэффективными.


Отличие антенн Raptor XR для Mavic 3 и Autel (ответ 4Hawks):


Да, разница очень существенная. Одно из отличий – это точка крепления. Если вы обратите внимание и присмотритесь поближе к антеннам для Autel и Mavic, то заметьте, что здесь другая точка крепления. Autel поднят вверх, а Mavic примерно посередине. Из-за физических параметров у вас возникнут серьезные затруднения с установкой антенны Mavic на контроллере EF7 от Autel. Но все равно самое важное – это частота. Autel Evo I и Autel Evo II работают только с частотой 2,4 ГГц, а это значит, что внутри мы использовали совершенно разные рефлекторы антенн. Эти антенны не совместимы друг с другом (антена Autel вообще не совместима с контроллером Mavic, тогда как антенная Mavic будет совместима с контроллером Autel примерно на...20~25% из-за совсем другого метода отображения и использованной частоты). Другими словами – вы не можете использовать эти антенны взаимозаменяемо – они просто несовместимы друг с другом.

Увеличивает дальность полета

Увеличение расстояния до 4х раз с кристально чистым видео.


Улучшает устойчивость сигнала

Направленная антенна обеспечивает бесперебойный полет дрона, уменьшая влияние помех и шумов от других устройств или сетей.


Эффективная форма пучка сигнала

По сравнению с оригинальными всенаправленными антеннами со слабой эффективностью дистанции, патч-антенна Raptor от 4Hawks расширяет секторное покрытие, увеличивая максимальную дальность полета.



Стандартная антенна

Антенна 4Hawks

Оптимальное распространение волн

Сигнал усиливается благодаря эффективному распространению волн, направленных в сторону дрона.



Стандартная антенна

Антенна 4Hawks

Все инструменты для установки в комплекте

Весь набор состоит из антенны, специальной крепежной системы, пигтейлов и других необходимых инструментов для модификации вашего контроллера.

Параметры антенн 4Hawks

Параметры антенн 4Hawks
