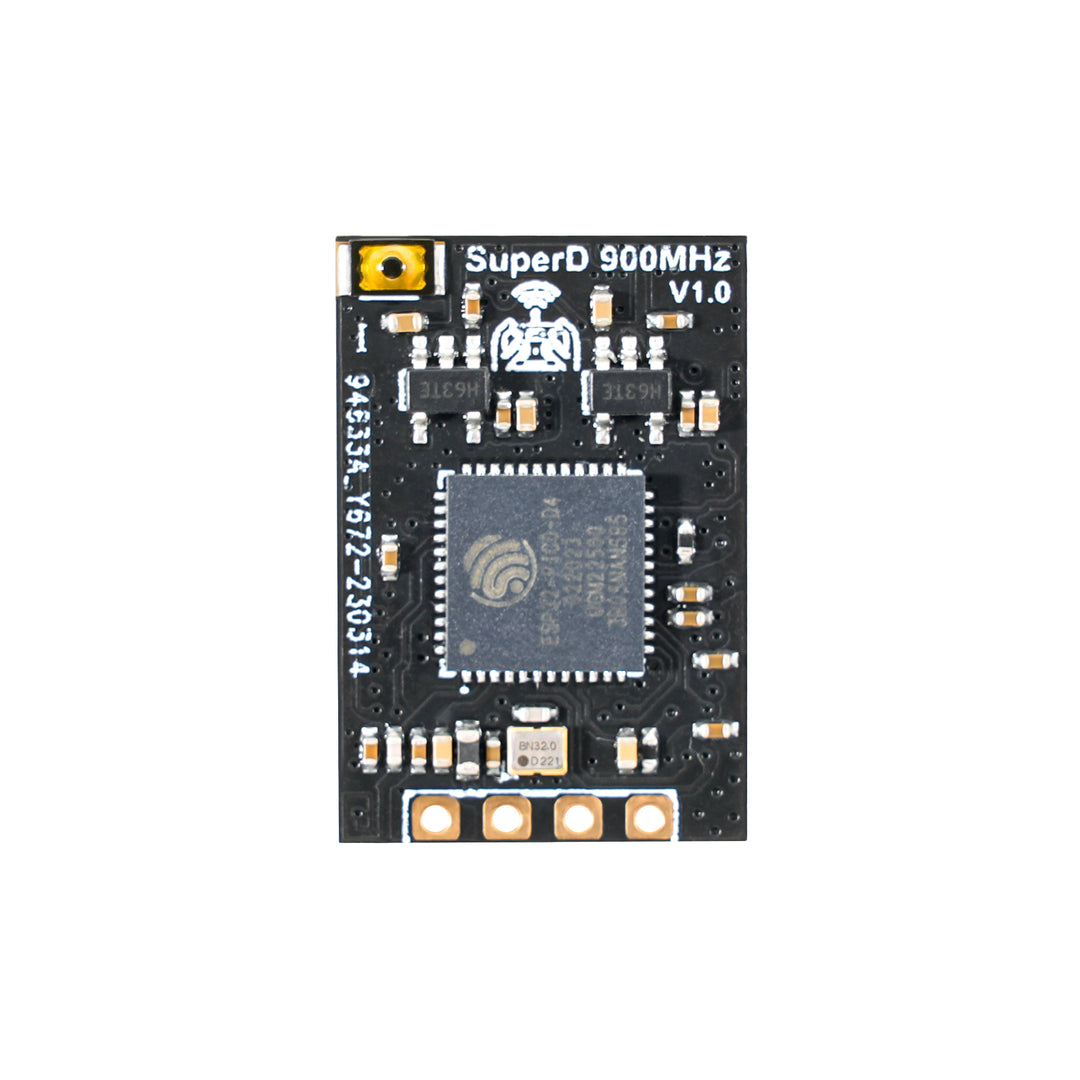

Приемник BetaFPV SuperD ELRS Diversity 915МГц

BETAFPV SuperD ELRS – это первый настоящий приемник с двойным распределением сигнала (True Diversity Receiver), использующий две антенны, две приемных цепи и технологию TCXO (компенсация температуры кристаллического осциллятора). Это позволяет добиться высокоточной частоты и отличной производительности при экстремальных температурных условиях. Версия с частотой 915/868 МГц отлично соответствует требованиям надежности для дальнего полета, аэрофотосъемки или фристайл-полетов FPV.

Основные характеристики:

• Настоящий приемопередатчик с двойным распределением сигнала на основе двух полных RF-приемников (два SX1276) с последней официальной версией ExpressLRS V3.0.0.
• Вес всего 1,2 г без антенны. Плата приемника имеет обдуманное расположение элементов и простой дизайн, что удобно для пайки.
• Две антенны Dipole T создадут всенаправленный сигнал для качественного передатчика сигнала. Рекомендуется размещать антенны горизонтально и вертикально, максимально разведенными для получения лучшего сигнала.
• Используется не только для FPV-дронов, но и для самолетов и других воздушных моделей FPV. Демонстрирует высокую производительность при дальнем полете.
• Первый настоящий приемопередатчик с двойным распределением сигнала для частот 915МГц/868МГц, с двумя отдельными приемными модулями, работающими вместе для улучшения качества приема сигнала и общей надежности.
• Радиосистема 900МГц имеет более высокий уровень дифракции из-за своей более низкой частоты.

Первый настоящий приемопередатчик с двойным распределением сигнала с TCXO

SuperD ELRS 915GHz Diversity Receiver со встроенным TCXO (компенсированный температурный кристалловый осциллятор), используемый двумя RF-чипами для получения высокоточного источника часов. Приемник с подлинным двойным распределением сигнала, включая два RF-чипа и PA+LNA, генерирует большое количество тепла при работе. С высококачественным TCXO он может выдерживать экстремальные температуры, не опасаясь жары или холода, непрерывно выдавая точную частоту для дальнего полета.

Схема приемника SuperD 915/868 МГц

Индикация состояния приемника SuperD RGB показана ниже

Цвет RGB	Состояние	Описание
Радуга	Эффект исчезновения	Включите питание
Зеленый	Медленное загорание	Режим обновления WIFI
Красный	Быстрая вспышка	RF-чип не обнаружен
Оранжевый	Двойная вспышка	Режим bind
Оранжевый	Тройная вспышка	Подключено, но конфигурация модели не соответствует
Оранжевый	Медленное загорание	Ожидание подключения
	Светится	Подключено, цвет обозначает скорость пакетов

Цвет света RGB, соответствующий скорости пакетов, показан на рисунке ниже.

915/868 МГц:



Примечание: D50 – это уникальный режим ELRS Team900. При частоте обновления 200Гц в режиме Lora тот же пакет данных повторно передается четыре раза, а расстояние получения эквивалентно 200 Гц.

100Hz Full — это режим, реализующий 16-канальный выход с полным разрешением при частоте обновления 200 Гц в режиме Lora, а расстояние приема эквивалентно 200 Гц.
