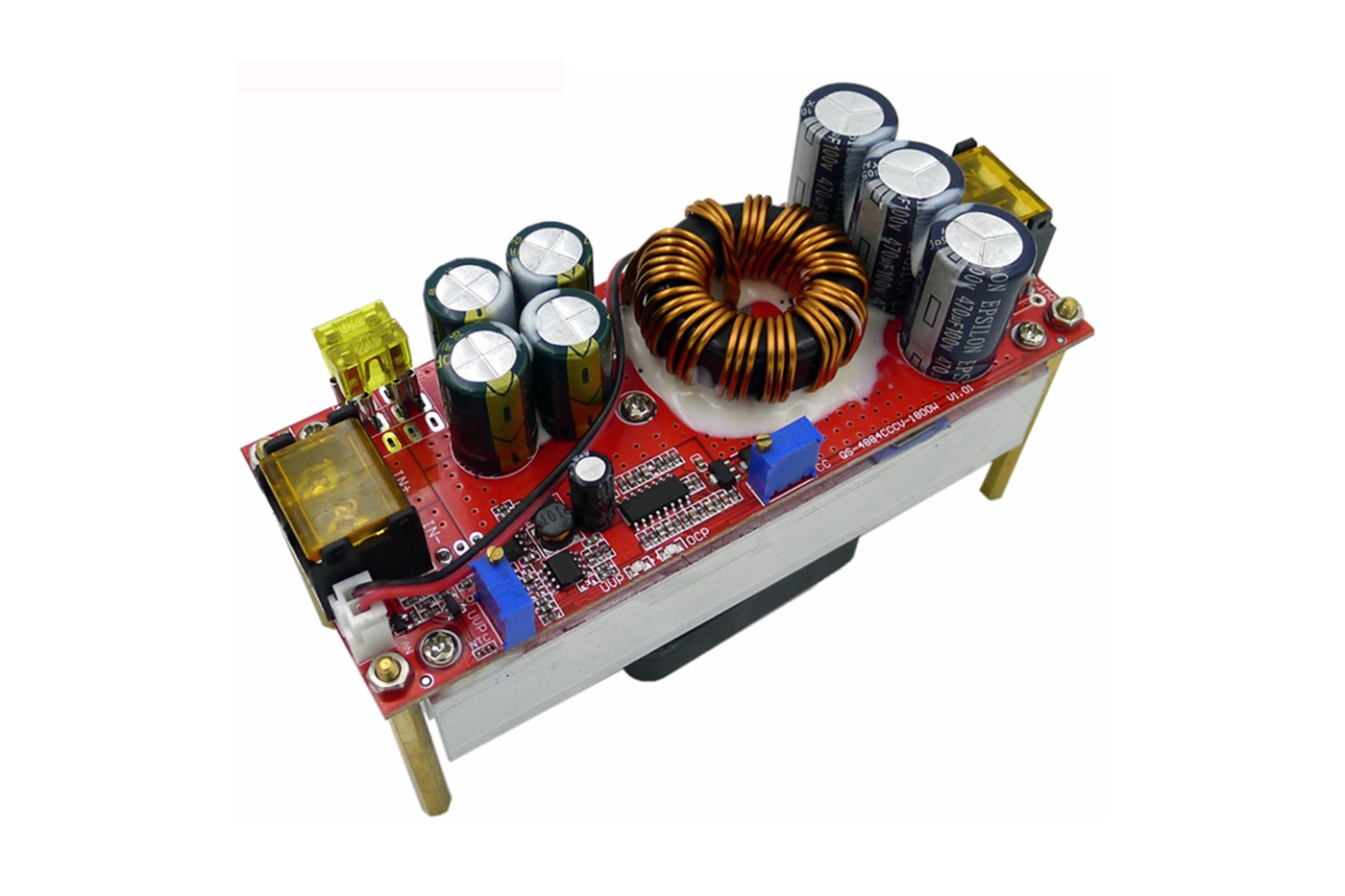

Регулятор напряжения QSKJ DC-DC 10-60В - 13-97В 1200Вт

С аэродинамическим профилем эффект рассеивания тепла очень хорош, а выходная мощность больше (мощность может достигать 1200 Вт при добавлении входа 48 В и вентилятора).

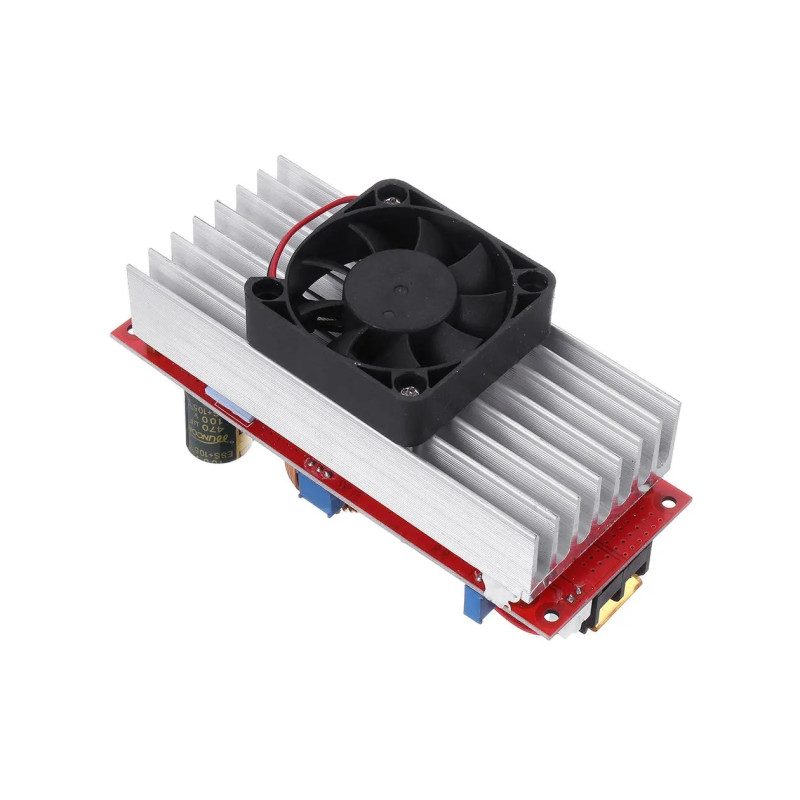

Вентилятор с регулируемой температурой в сочетании с вентилятором с гидравлическим подшипником обеспечивает очень хороший баланс между шумом и рассеиванием тепла. Когда нагрузка легкая, вентилятор не вращается, и вентилятор автоматически включается после того, как вес нагрузки достигает 60 градусов. Может эффективно снижать шум и продлевать срок службы.

Основная изоляционная плата силовой трубки изготовлена ​​из высококачественного оксида алюминия, а теплопроводность в 10 раз выше, чем у обычных изоляционных прокладок.

Принять силовую трубку большого корпуса 100 В 210 А TO-247 с большим запасом мощности и хорошим динамическим откликом.

Крупногабаритное железо-кремниево-алюминиевое магнитное кольцо с использованием 3 1,2 чистых медных эмалевых огибающих линий, низкое тепловыделение и высокая эффективность.

Новая конструкция, эффективность преобразования до 98,1% (подробности см. в кривых преобразования эффективности в техническом описании ниже).

Многооборотный потенциометр марки 3296W имеет высокую точность настройки и малый дрейф.

Постоянная выборка выходного тока медной проволоки, постоянный ток, стабильный температурный дрейф, малый дрейф.

Регулируемая защита от пониженного напряжения, которая может эффективно защищать различные батареи, а также может использоваться для солнечных элементов.

Благодаря функции постоянного тока его можно использовать для повышения напряжения в аккумуляторных батареях, зарядки аккумуляторов и т. д.

Параллельно введите два предохранителя 20 А для защиты от риска случайного короткого замыкания на выходе.

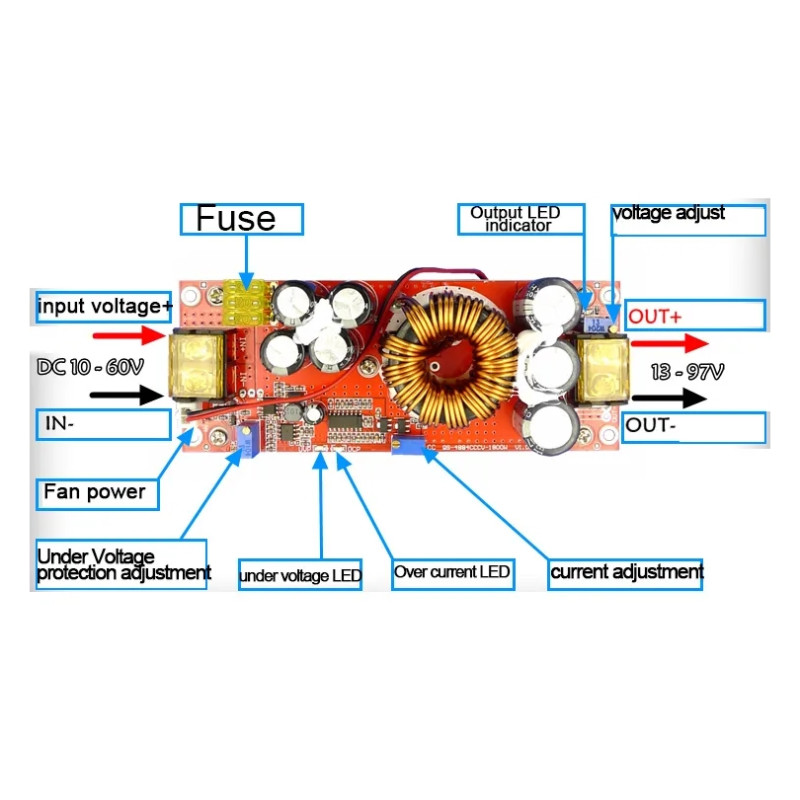

Три индикатора: пониженное напряжение, перегрузка по току, индикация питания, быстрый просмотр рабочего состояния.

И на входе, и на выходе используются высокочастотные конденсаторы, низкая выходная пульсация, низкое тепловыделение и длительный срок службы.

На входе и выходе установлены новые керамические конденсаторы MLCC, а выходная пульсация значительно снижена. Она составляет около 100 милливольт при 48–72 В 4 А.


Характеристики:

• Тип: повышающий модуль питания 1200 Вт
• Свойства модуля: неизолированный повышающий модуль (BOOST)
• Входное напряжение: DC 10 В ~ 60 В
• выходной ток 20 А;
• Входное напряжение 31 ~ 60 В и до тока 40 А
• Ток покоя: 15 мА (12 В или 20 В, выходное напряжение, чем выше ток, тем тише)
• Выходное напряжение: 13 ~ 97 В, плавно регулируемое
• Температура: -40 ~ + 85 ° (температура окружающей среды слишком высокая, пожалуйста, улучшите рассеивание тепла)
• Частота переключения: 110 кГц
• Эффективность преобразования: 92% ~ 97%
• Защита от низкого заряда батареи: да
• Защита от обратной полярности на входе: да
• Защита от обратного хода: да
• Защита от короткого замыкания: да
• Установка: 4 отверстия для винтов 3 мм

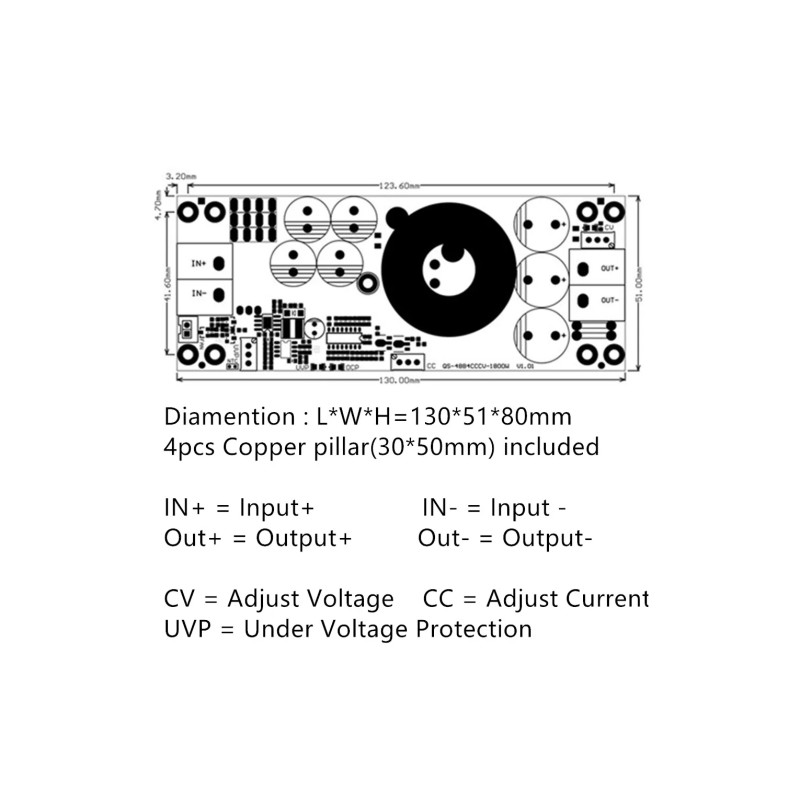

• Размер модуля (Д * Ш * В): прибл. 130 x 51 x 80 мм
