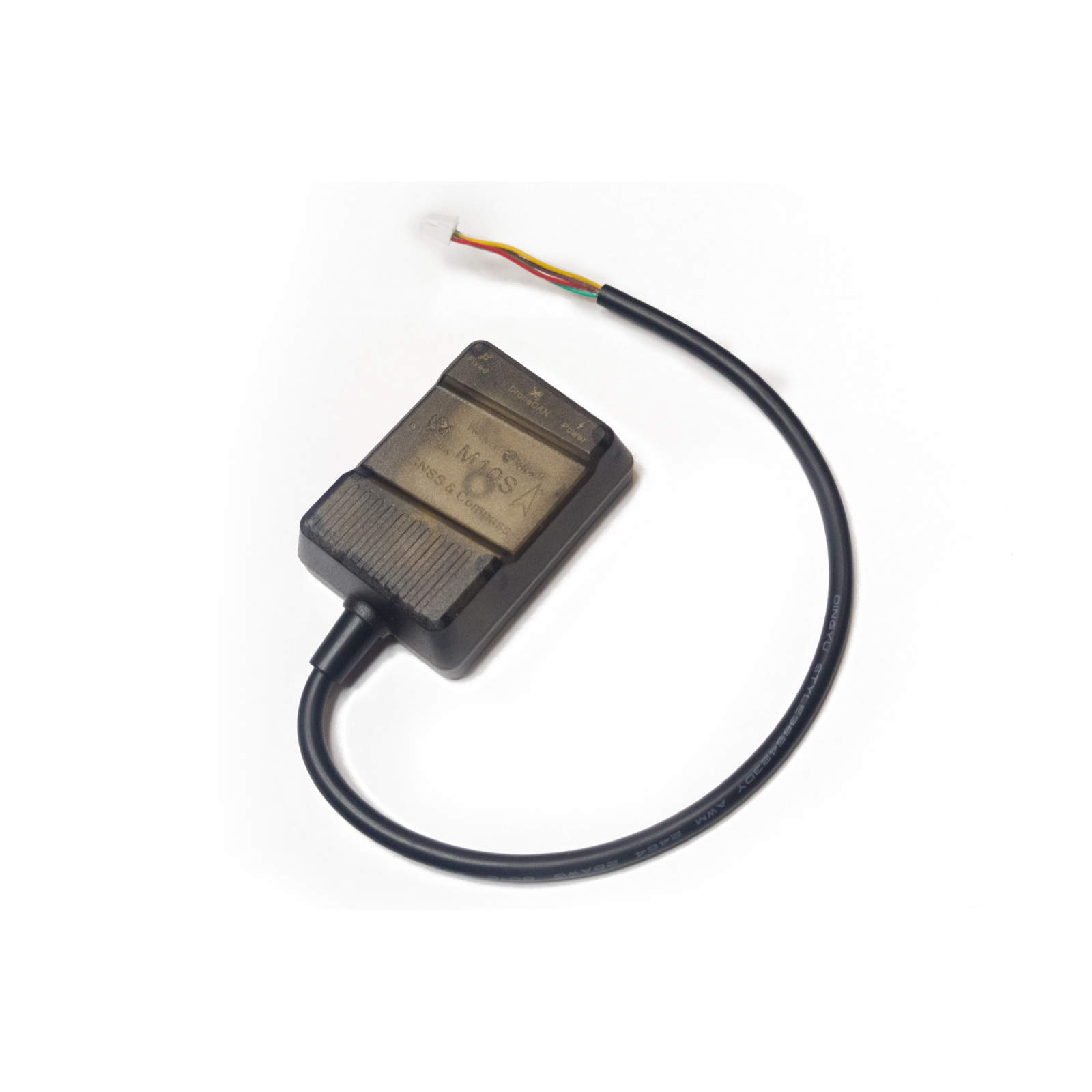

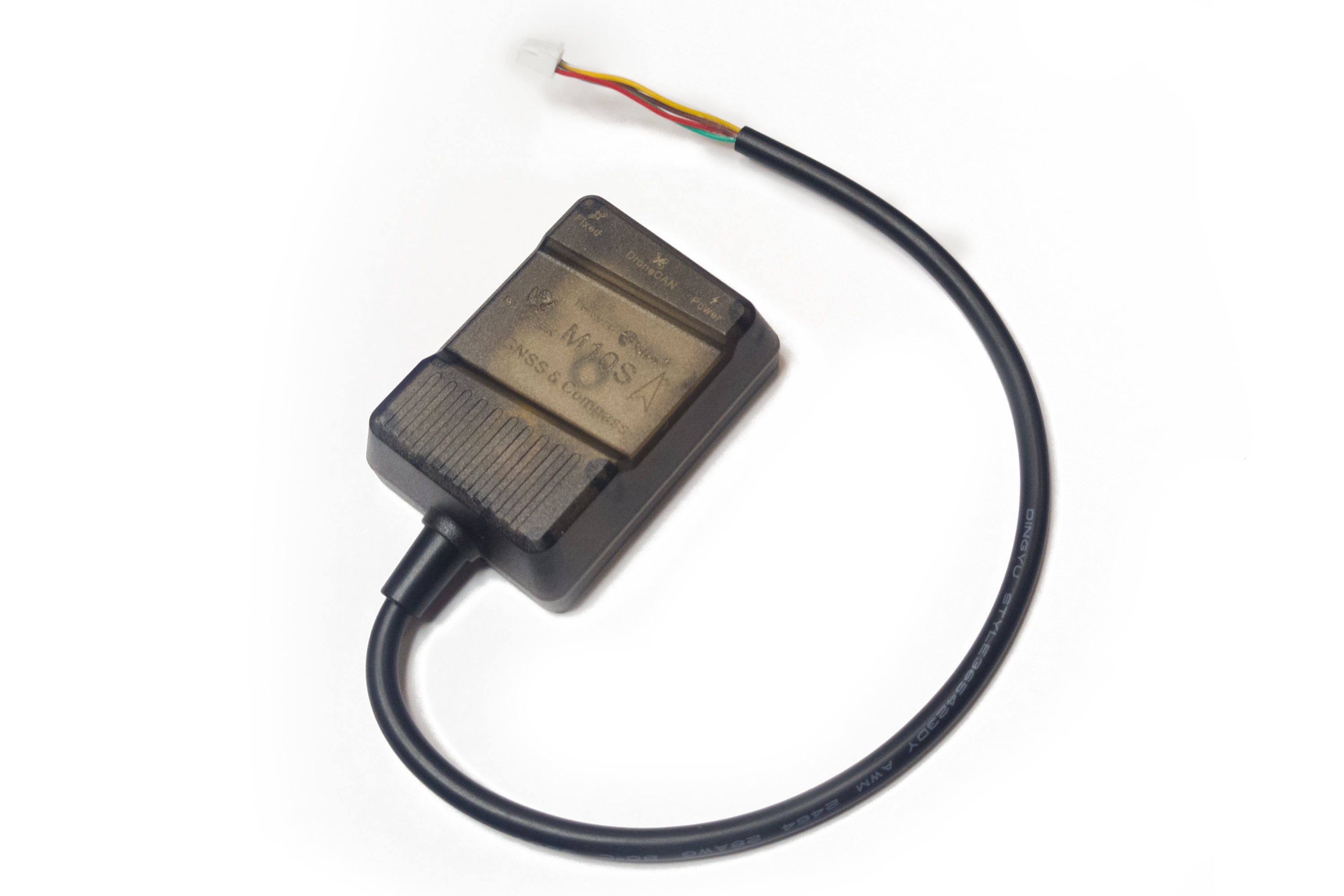

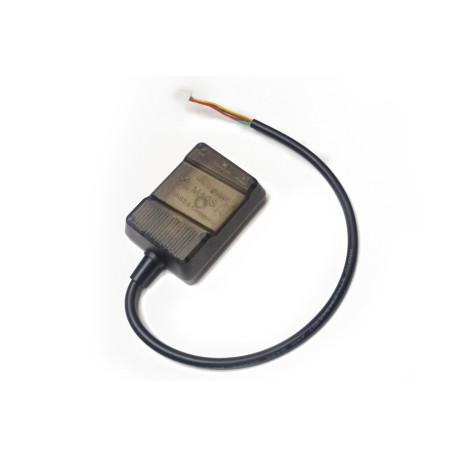

Модуль GPS Qio-Tek M10 с компасом QMC5883 IIC

С использованием нового модуля UBLOX MAX-M10S 10-го поколения, позиционирование GPS в QioTek M10S быстрое и точное. Благодаря небольшим размерам 50x35x20H мм, он поддерживает получение сигналов трех спутниковых систем GPS, Galileo и BDS, что позволяет вам быстро определить свое местоположение в любой области.

Для удобства всех пользователей мы разработали светодиодные индикаторы на плате, включая индикаторы питания и позиционирования PPS, чтобы вы могли хорошо понимать состояние работы GPS.

Особенности:

• Использование нового чипа 10-го поколения UBLOX для быстрого и точного позиционирования.
• Небольшие размеры, совместимость с многими дронами размером от 2 до 7 дюймов на рынке.
• Выбрана керамическая антенна и внешне расширенная конструкция платы для эффективного получения спутниковых сигналов.
• Поддержка трех режимов позиционирования: GPS, Galileo, BDS, и быстрое определение местоположения в любой области.
• Индикаторы состояния POWER и PPS на плате, рабочее состояние легко отображается одним взглядом.
• Совместное питание, поддержка питания от 3,3В до 5В постоянного тока.
• Использование протокола вывода UBLOX и частоты вывода 10 Гц.

Характеристики:
Чип: M10 (чип 10-го поколения) QMC5883 (чип компаса)
Антенна: Керамическая антенна
Частота: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, OZSS L1
Количество каналов: 72
Скорость передачи данных: 115200 бит/с
Протокол вывода: UBLOX
Частота вывода: 10 Гц
Вход: 3,3В - 5В
Размер: 50x30x20 мм
Вес: 33 г
Точность скорости: 0,05 м/с
Точность горизонтального позиционирования: 2D ACC2.0 м (уличное)
Чувствительность приемника: Trace -166 дБм
Захват -160 дБм
Характеристики: Высота: 50000 м,
Скорость: 500 м/с,
ускорение 4G
Температура эксплуатации: -50°C – +85°C
Температура хранения: -40°C – +105°C
