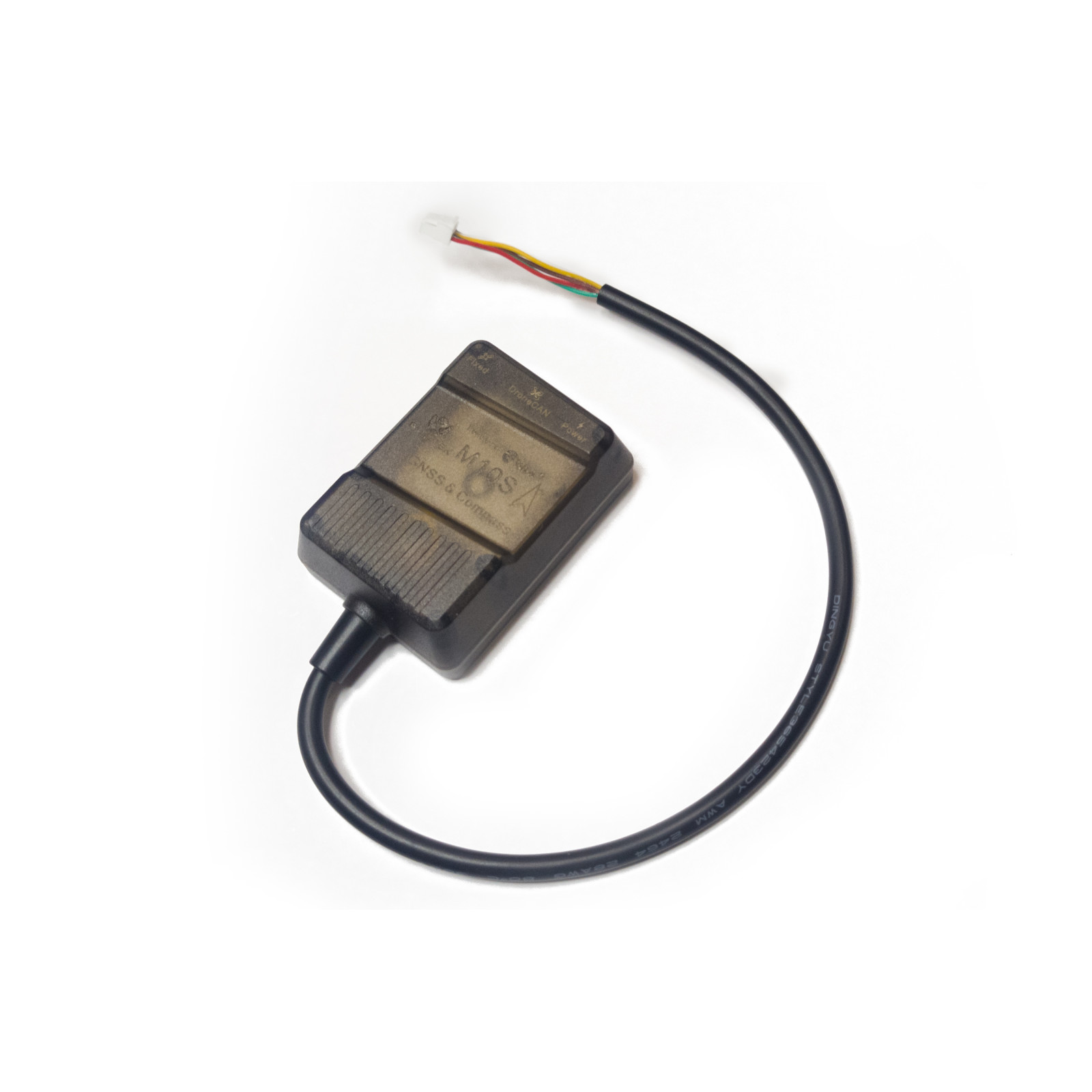

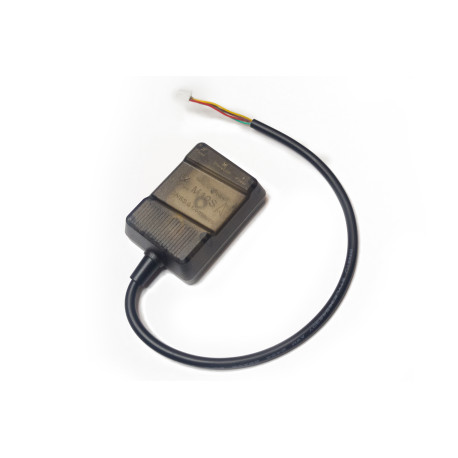

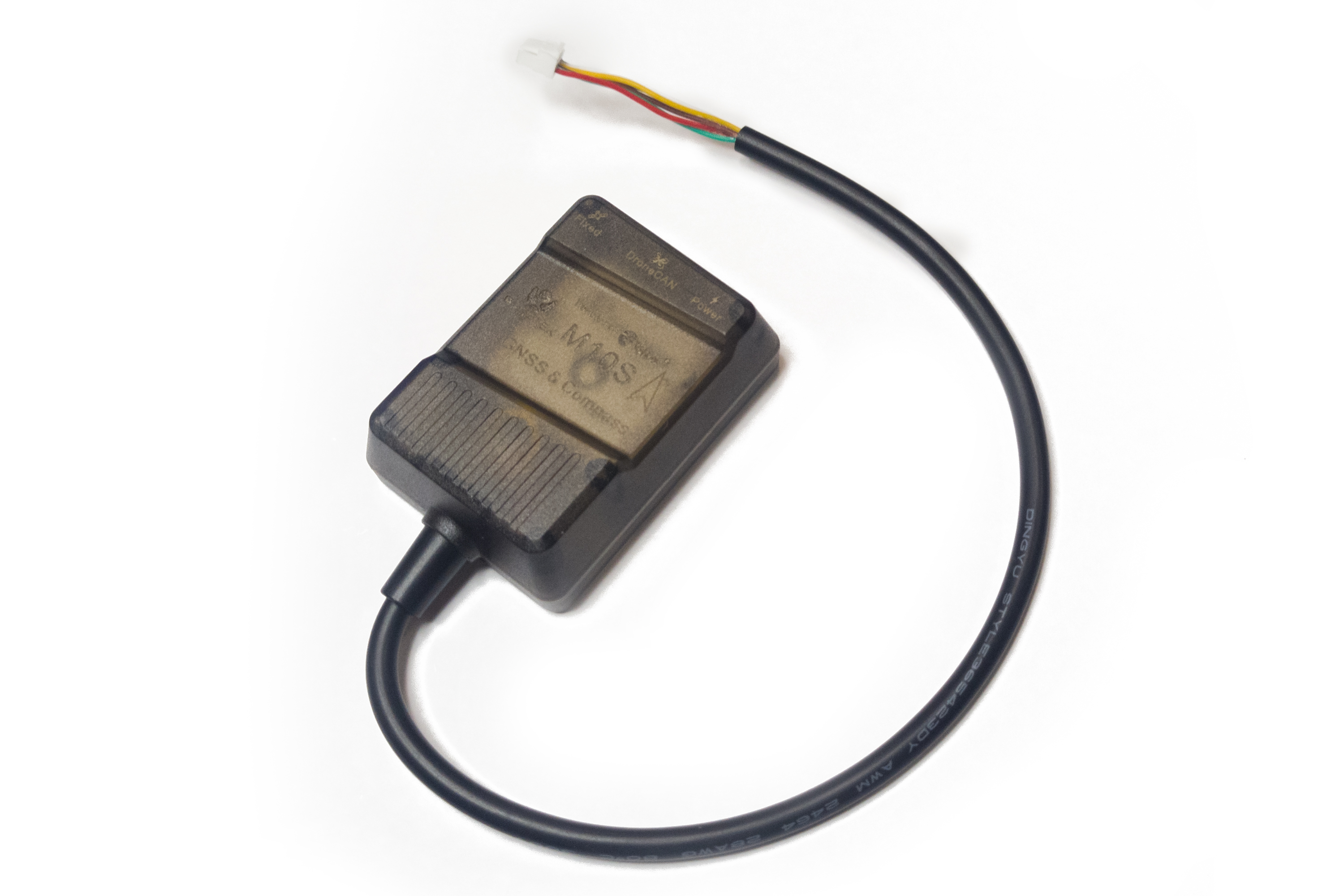

Модуль GPS Qio-Tek M10 з компасом QMC5883 IIC

З використанням нового модуля UBLOX MAX-M10S 10-го покоління, позиціонування GPS в QioTek M10S швидке та точне. Завдяки невеликим розмірам 50x35x20H мм, він підтримує отримання сигналів трьох супутників GPS, Galileo та BDS, що дозволяє вам швидко визначати своє місцезнаходження в будь-якій області.

Для зручності всіх користувачів ми розробили світлодіодні індикатори на платі, включаючи індикатори живлення та позиціонування PPS, щоб ви могли добре розуміти стан роботи GPS.

Особливості:

• Використання нового чіпа 10-го покоління UBLOX для швидкого та точного позиціонування.
• Малі розміри, сумісні з багатьма дронами розміром від 2 до 7 дюймів на ринку.
• Обрана керамічна антена та зовнішньо розширена конструкція плати для ефективного отримання супутникових сигналів.
• Підтримка трьох режимів позиціонування: GPS, Galileo, BDS, та швидке визначення місцезнаходження в будь-якій області.
• Індикатори стану POWER та PPS на платі, робочий стан легко відображається одним поглядом.
• Сумісне живлення, підтримка живлення від 3,3В до 5В постійного струму.
• Використання протоколу виведення UBLOX та частоти виведення 10 Гц.

Характеристики:
Чіп: M10 (чіп 10-го покоління) QMC5883 (чіп компасу)
Антена: Керамічна антена
Частота: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, OZSS L1
Кількість каналів: 72
Швидкість передачі даних: 115200 біт/с
Протокол виведення: UBLOX
Частота виведення: 10 Гц
Вхід: 3,3В - 5В
Розмір: 50x30x20 мм
Вага: 33 г
Точність швидкості: 0,05 м/с
Точність горизонтального позиціонування: 2D ACC2.0 м (вуличне)
Чутливість приймача: Trace -166 дБм
Захоплення -160 дБм
Характеристики: Висота: 50000 м,
Швидкість: 500 м/с,
прискорення 4G
Температура експлуатації: -50°C – +85°C
Температура зберігання: -40°C – +105°C
