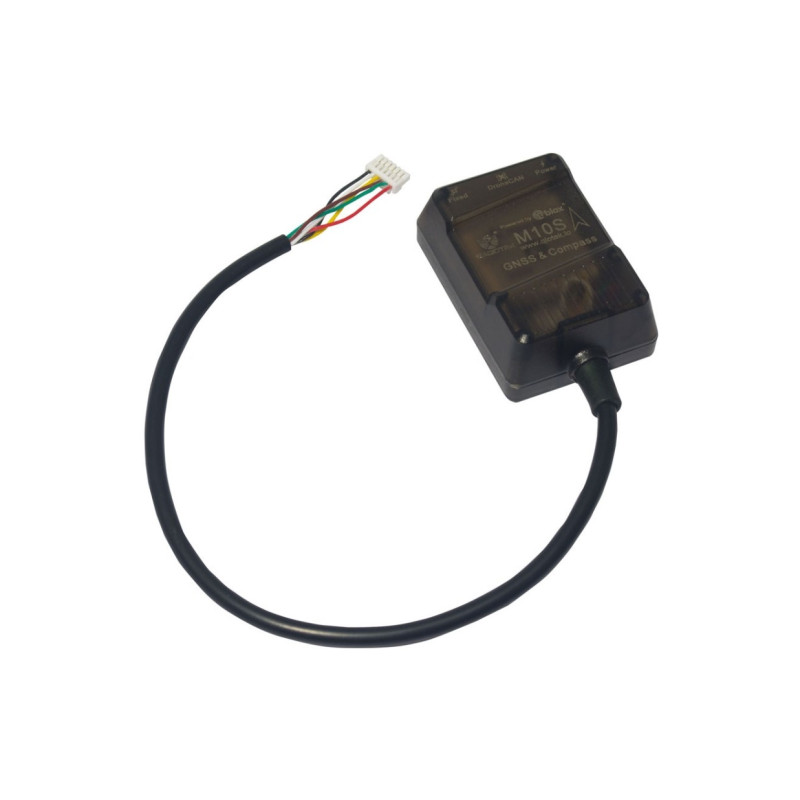

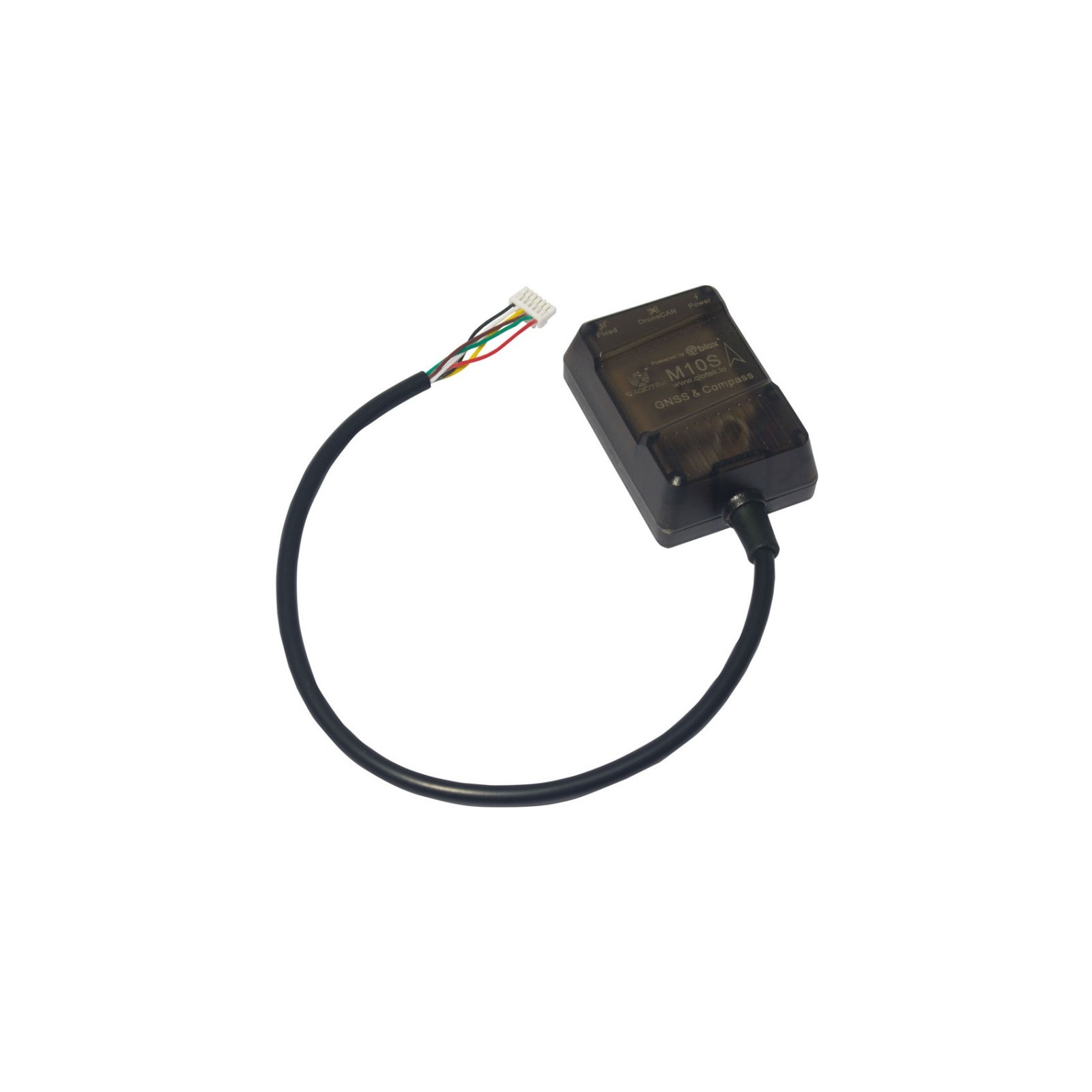

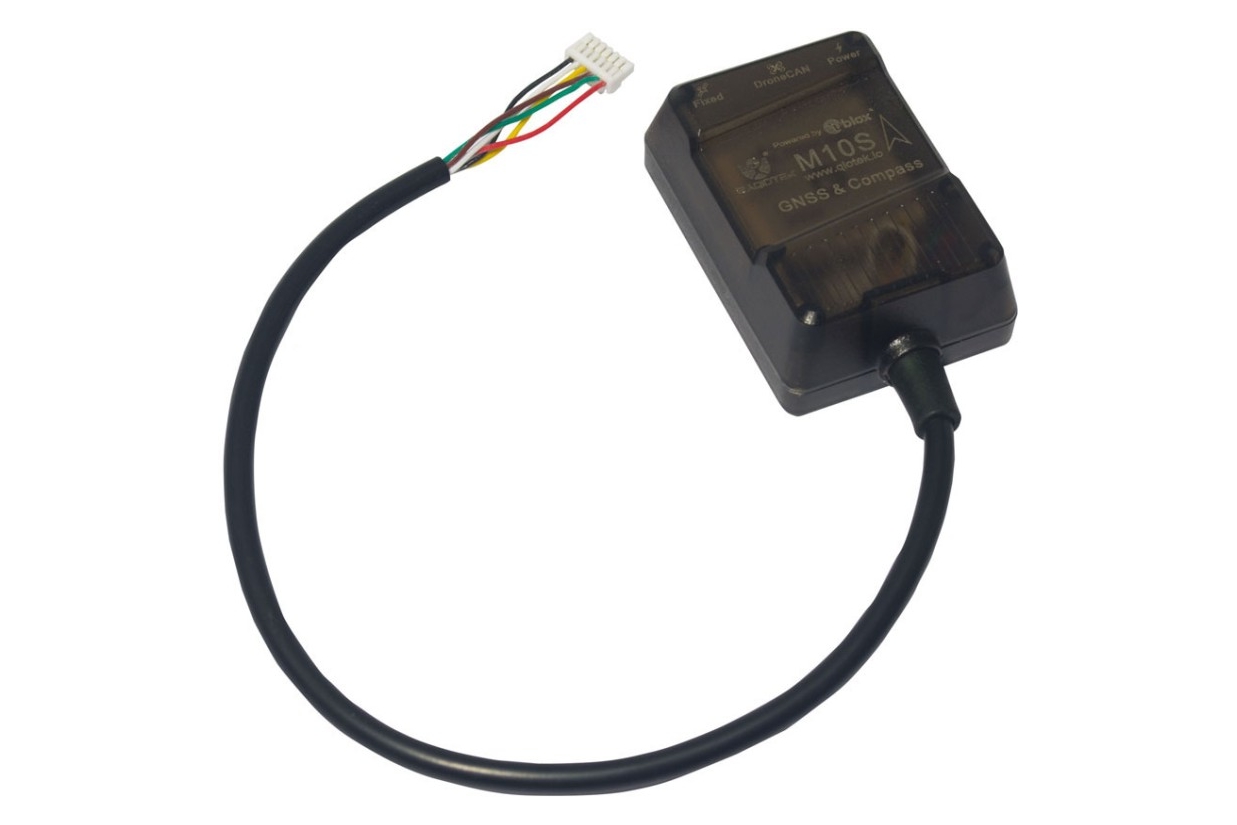

Модуль GPS Qio-Tek M10S с компасом QMC5883 CAN

Модуль GPS Qio-Tek M10S использует новый микромодуль приемника 10-го поколения UBLOX MAX-M10S и микросхему компаса QMC5883. Примененным приемником обеспечивается быстрое и точное позиционирование. Модуль выполнен в небольшом размере 50x35x20H мм и поддерживает прием трех спутниковых сигналов GPS, Galileo и BDS, что позволяет быстро определить местоположение в любой области. Для удобства встроено несколько встроенных светодиодных индикаторов, включая индикаторы питания и индикаторы позиционирования PPS, чтобы вы могли хорошо знать рабочее состояние GPS.

Особенности:

• Использование новой конструкции чипа UBLOX 10-го поколения - быстрое и точное позиционирование.
• Малый размер, совместимый с 2-7-дюймовым дроном
• Выбранная керамическая антенна и внешне расширенная конструкция печатной платы для эффективного приема спутниковых сигналов
• Поддержка трехрежимного позиционирования GPS, Galileo, BDS и быстрого позиционирования в любой области
• Встроенные индикаторы POWER и PPS, рабочее состояние понятно с первого взгляда
• Совместимый источник питания, поддержка входного напряжения постоянного тока 3.3 – 5 В
• Использование выходного протокола UBLOX и выходной частоты 10 Гц

Характеристики:

• Чип: M10 (чип 10-го поколения) QMC5883 (чип компаса)
• Антенна: керамическая антенна
• Частота: GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, OZSS L1
• Канал приема: 72 канала
• Скорость передачи данных: 115200 бит/с
• Протокол вывода: UBLOX
• Выходная частота: 10 Гц
• Питание: 3.3 В - 5 В
• Размер: 50x30x20 мм
• Вес: 33 г
• Точность измерения скорости: 0.05 м/с
• Точность горизонтального позиционирования: 2D ACC2.0m (вне помещения)
• Чувствительность приемника: Трассировка -166 дБм
• Чувствительность приемника: Захват -160 дБм
