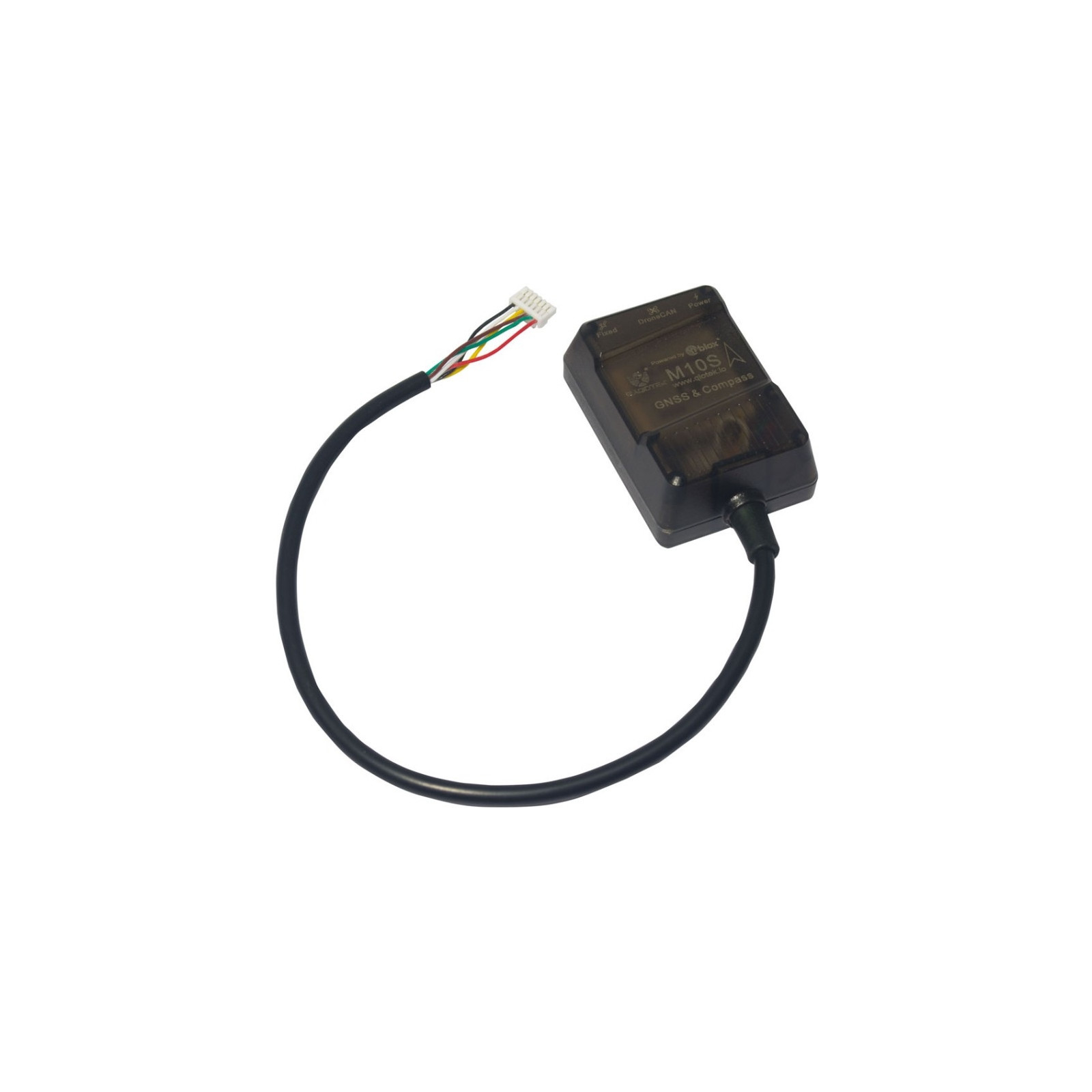

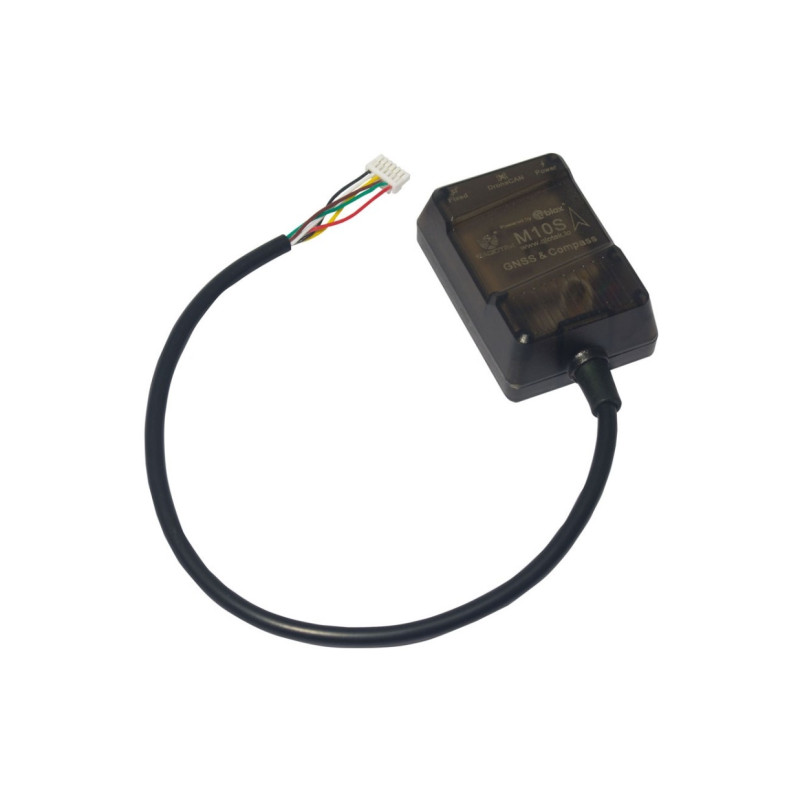

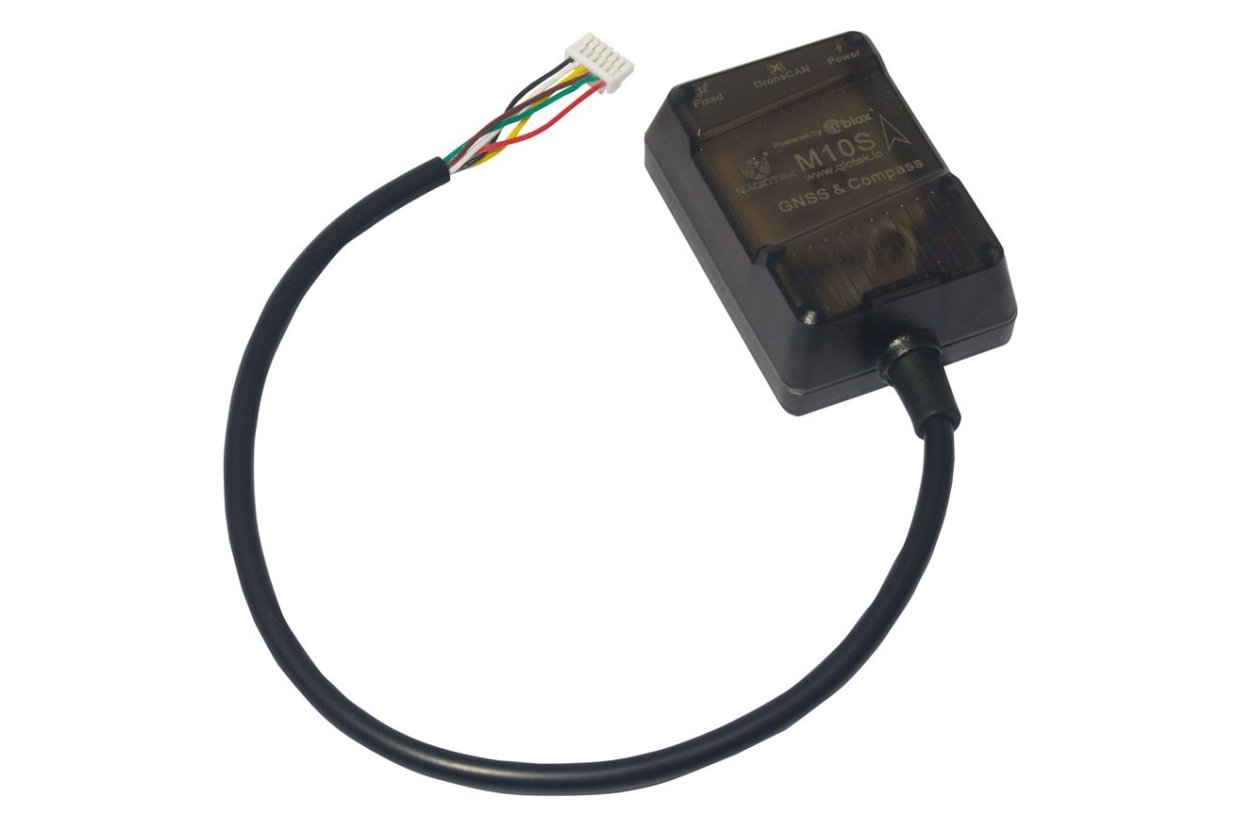

Модуль GPS Qio-Tek M10S з компасом QMC5883 CAN

Модуль GPS Qio-Tek M10S використовує новий мікромодуль приймача 10-го покоління UBLOX MAX-M10S та мікросхему компасу QMC5883. Застосованим приймачем забезпечується швидке та точне позиціонування. Модуль виконаний у невеликому розмірі 50x35x20H мм та підтримує прийом трьох супутникових сигналів GPS, Galileo та BDS, що дозволяє швидко визначити місце розташування в будь-якій області. Для зручності вбудовано декілька вбудованих індикаторів, включаючи індикатори живлення та індикатори позиціонування PPS, щоб ви могли добре знати робочий стан GPS.

Особливості:

• Використання нової конструкції чіпа UBLOX 10-го покоління – швидке та точне позиціонування.
• Малий розмір, сумісний з 2-7-дюймовим дроном
• Вибрана керамічна антена та зовні розширена конструкція друкованої плати для ефективного прийому супутникових сигналів
• Підтримка трирежимного позиціонування GPS, Galileo, BDS та швидкого позиціонування в будь-якій області
• Вбудовані індикатори POWER та PPS, робочий стан зрозумілий з першого погляду
• Сумісне джерело живлення, підтримка вхідної напруги постійного струму 3.3 – 5 В
• Використання вихідного протоколу UBLOX та вихідної частоти 10 Гц

Характеристики:

• Чіп: M10 (чіп 10-го покоління) QMC5883 (чіп компасу)
• Антена: керамічна антена
• Частота: GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, OZSS L1
• Канал прийому: 72 канали
• Швидкість передачі: 115200 біт/с
• Протокол висновку: UBLOX
• Вихідна частота: 10 Гц
• Харчування: 3.3 В - 5 В
• Розмір: 50x30x20 мм
• Вага: 33 г
• Точність виміру швидкості: 0.05 м/с
• Точність горизонтального позиціонування: 2D ACC2.0m (поза приміщенням)
• Чутливість приймача: Трасування -166 дБм
• Чутливість приймача: Захоплення -160 дБм
