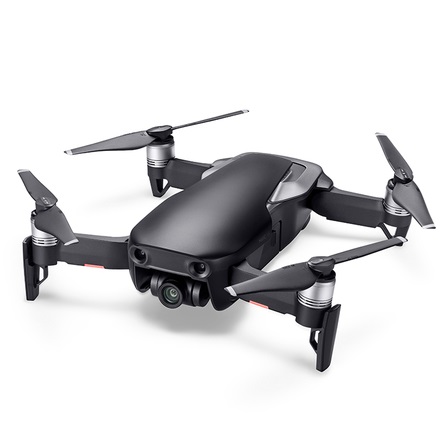

Квадрокоптер DJI Mavic Air

24 390 грн
Нашли дешевле?
Нашли дешевле? Нам есть что вам предложить!
Квадрокоптер DJI Mavic Air

Квадрокоптер DJI Mavic Air

* Обязательные поля

Заказ в 1 клик
Рассрочка (оплата частями) от 8130грн/мес.
Кредит от 1004грн/мес.
В наличии
Белый: Со склада
Красный: Со склада
Черный: Со склада
Гарантия
Официальная 12 мес.
Почему официальная гарантия это важно?
· В гарантийном обслуживании не будет отказано по прихоти продавца, Вы защищены Законом.
· Только в официальном сервисном центре есть все необходимые запчасти, инструменты и специалисты должной квалификации.
· Можно обратиться в любой авторизованный производителем сервисный центр на территории Украины.
Доставка
  • Самовывоз - бесплатно;
  • Курьером по Одессе - 50грн;
  • Новая почта - БЕСПЛАТНАЯ доставка и наложенный платеж
Оплата
Visa, MasterCard, Приват24, наложенный платеж, кредит, рассрочка
DJI

Ультрапортативный маневренный квадрокоптер DJI Mavic Air с впечатляющим функционалом:

  • поддержка DJI Goggles для режима FPV (позволит увидеть полет дрона от первого лица);
  • максимальное время полета – 21 мин;
  • 3-осевая стабилизация камеры;
  • 32 МП-панорама, сшиваемая из 25 снимков за 8 сек;
  • управление жестами;
  • съемка в режиме 4К;
  • система обнаружения препятствий на основе технологии VIO.
Возвращаем 850 грн при следующем заказе! Подробнее...

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Пример сочетания геометрической элегантности и отличных эксплуатационных характеристик – это новый DJI Mavic Air. Отличительные черты модели:

  • В сложенном виде квадрокоптер имеет размер смартфона.
  • Обладая весом всего 430 г, юркий дрон способен развить скорость до 68 км/ч.
  • DJI Mavic Air помимо стандартного слота для Micro SD карт имеет собственную встроенную память в объеме 8 Гб.
  • Новый алгоритм обработки снимков HDR поможет получить правильные настройки экспозиции, в зависимости от условий освещения. Переэкспонированные или темные области обрабатываются для более естественных переходов между бликами и тенями, в то время как ускорение DSP обеспечивает более эффективную съемку.
  • Подключив очки виртуальной реальности DJI Goggles, пилот может управлять дроном в режиме FPV и наблюдать за полетом от первого лица в режиме реального времени.
  • DJI Mavic Air создает вертикальные панорамы из трех снимков, горизонтальные панорамы из девяти снимков, 180°-ные панорамы из 21-го фото, а также сферические панорамы, сшиваемые за 8 секунд из 25 снимков с разрешением 32 МП.

СКЛАДНАЯ 3D-КОНСТРУКЦИЯ, СИСТЕМА СТАБИЛИЗАЦИИ

DJI Mavic Air обладает улучшенными аэродинамическими свойствами, благодаря инженерной 3D-конструкции и обтекаемой форме. Основная камера утоплена вглубь корпуса, это решение обеспечивает ей дополнительную защиту и улучшает летные способности дрона.

Кронштейны из магниевого сплава укрепляют семь бортовых камер, задние вентиляционные отверстия эффективно рассеивают тепло, защищая от перегрева.

Самый портативный квадрокоптер имеет обновленную систему стабилизации. Помимо встроенного трехосевого механического стабилизатора с диапазоном угловых вибраций 0,005°, DJI Mavic Air оснащен также амортизаторами, расположенными по трем осям для дополнительной стабилизации кадра.

БЕЗОПАСНОСТЬ ПОЛЕТОВ

 DJI Mavic Air  получил усовершенствованную навигационную систему FlightAutonomy поколения 2.0 (с использованием технологии VIO). FlightAutonomy 2.0 состоит из сложной сети компонентов, включая:

  • семь камер (первичная камера и датчики двойного обзора - спереди и сзади);
  • инфракрасную сенсорную систему - обеспечивает обзор в диапазоне 7 м (ультразвуковые датчики имеют диапазон обнаружения препятствий 3-5 м);
  • двухдиапазонный спутник позиционирования (GPS и ГЛОНАСС);
  • два направленных вниз ультразвуковых дальномера;
  • IMU-сенсоры и компасы;
  • группу мощных специализированных вычислительных ядер.

Помимо этого система FlightAutonomy 2.0 предусматривает дополнительные модули для повышения уровня безопасности. Существуют два дублирующих набора датчиков на основе двух независимых аппаратных платформ. При возникновении помех или ошибок в функционировании одного модуля дрон автоматически переключается на другую платформу, чтобы возобновить нормальную работу.

Комбинация технологии VIO и нового алгоритма позиционирования удвоила точность определения местоположения квадрокоптера в пространстве.

Система VIO анализирует данные о скорости, высоте и направлении движения дрона, считывая информацию одновременно с двух камер, а также данные о высоте и положении соседних объектов для создания 3D-карты, на которой DJI Mavic Air может найти себя.

Рабочий диапазон системы VIO составляет от 0,5 до 30 метров, благодаря ей Mavic Air более точно ориентируется в помещениях и в местностях с препятствиями.

Кроме того, квадрокоптер оснащен продвинутой технологией помощи пилоту APAS и интеллектуальной системой возвращения в точку взлета RTH.

РЕЖИМЫ ПОЛЕТА И СЪЕМКИ

DJI Mavic Air совместим с приложением DJI GO 4 и обучен различным режимам полета, а также возможностям фото- и видеосъемки, применяемым сегодня на земле и в воздухе:

  • съемка в формате 4К с частотой кадров 30 к/с и скоростью записи 100 Мбит/с в UHD-качестве;
  • режим Slow-Motion с разрешением 1080р и частотой кадров 120 к/с;
  • функция TapFly - дрон с помощью приложения DJI GO 4 направится в точку, отмеченную на экране мобильного устройства. TapFly работает в режимах «Вперед», «Назад», «Свободно» и «Координаты», позволяя настроить необходимую скорость полета.
  • режим ActiveTrack может распознавать до 16 объектов одновременно, позволяя пользователю выбрать нужный из них. Благодаря более высокой точности слежения и более широким сценариям, камера в режиме ActiveTrack легко следует за целями, даже когда они бегают, прыгают или ездят на велосипеде.
  • SmartCapture – интерактивный способ управления квадрокоптером с помощью жестов.

ТРАЕКТОРИИ ПОЛЕТОВ QuickShots

DJI Mavic Air позволяет выбрать любую из шести запрограммированных траекторий полета QuickShots:

  • Rocket,
  • Dronie,
  • Circle,
  • Helix,
  • Asteroid,
  • Boomerang.
  • Квадрокоптер пролетит по заданной траектории на автопилоте, а готовый видеоролик можно сразу же загрузить на странички социальных сетей через приложение DJI GO 4.

ПРИЛОЖЕНИЕ DJI GO 4

 Приложение DJI GO 4 - центр управления DJI Mavic Air . Приложение поможет построить композицию каждого кадра, предоставит доступ ко всем ручным настройкам камеры дрона, включая ISO, скорость спуска затвора и формат файлов. А также настроить полет самого квадрокоптера.

Видеошаблоны, простые команды для обработки изображений и видео, интуитивно понятный метод форматирования кадров делают приложение DJI GO 4 Editor незаменимым для создания потрясающих видео прямо на телефоне.

После обработки можно сразу загрузить готовую работу на Facebook, YouTube, Twitter, Instagram (или же транслировать видео в прямом эфире).

СКЛАДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

DJI Mavic Air оснащен складным пультом управления нового дизайна. Задача максимальной компактности и комфорта использования решена: смартфон встраивается прямо в корпус пульта, что делает его более защищенным во время работы и придает уверенности пользователю. Съемные рычажки управления при хранении и переноске помещаются внутрь пульта дистанционного управления для удобства размещения устройства в общем багаже.

ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ:

 Высота над уровнем моря – 5000 м;

Максимальное время зависания (без ветра) – 20 минут;

Максимальный угол наклона: 35° (S - режим ); 15° (режим P);

Максимальная угловая скорость: 250°/с (S - режим ); 250°/с (режим P);

Максимальная скорость: 68,4 км/ч (режим S); 28,8 км/ч (режим P); 28,8 км/ч (режим Wi-Fi);

Диапазон высоты для визуального позиционирования – 0,1- 8 м;

Диапазон определения препятствий - 0,5 м - 30 м;

Точность зависания по горизонтали: ± 0,1 м (визуальное позиционирование); ± 1,5 м (GPS-позиционирование);

Точность зависания по вертикали: ± 0,1 м (визуальное позиционирование); ± 0,5 м (GPS-позиционирование);

Максимальная скорость взлета - 4 м/с (S - режим); 2 м/с (режим P); 2 м/с (режим Wi-Fi);

Максимальная скорость посадки – 3 м/с (S – режим); 1,5 м/с (режим P); 1 м/с (режим Wi-Fi);

Контролируемый диапазон подвеса: от -90° до 0° - по умолчанию; от -90° до +17° - расширенная настройка;

Механический диапазон угла: наклона от -100° до 22°; покачивания от -30° до 30°; поворота от -12° до 12°;

Максимальная управляющая скорость (наклон): 120°/с;

Рабочие температуры батареи квадрокоптера - от 5° до 40°C;

Вес батареи квадрокоптера – 140 г;

Емкость батареи квадрокоптера: 2375 mAh;

Максимальное зарядное напряжение батареи: 13,2 V;

Мощность батареи квадрокоптера – 27,43 W;

Номинальная мощность зарядного устройства - 50 W;

Напряжение зарядного устройства – 13,2 V;

Рабочее напряжение и сила тока пульта – 3,7 V/1,4 A (Android); 3,7 V/0,75 A (iOS);

Мощность передачи (EIRP) - 2,400 - 2,4835 ГГц (FCC: 28 dBm; CE: 19 dBm; SRRC: 19 dBm; МИК: ≤19 dBm);

5,725 - 5,850 ГГц: (FCC: 31 dBm; CE: 14 dBm; SRRC: 27 dBm);

Батарея пульта - 2970 mAh;

Рабочие температуры камеры, пульта и квадрокоптера – от 0° — 40° C;

Поддерживаемые карты памяти - Micro SD,10-й класс или UHS-1;

Поддерживаемый размер мобильного устройства: максимальная длина: 160 мм; толщина: 6,5-8,5 мм;

Требуемая операционная система: iOS v9.0 или новее; Android v4.4 или новее;

Форматы фото - JPEG, DNG (RAW);

Поддерживаемая файловая система: FAT32;

Качество видео в режиме реального времени: 720р при 30 к/с;

Максимальный битрейт - 100 Mbps;

Скорость электронного затвора 8 - 1/8000 с;

ISO - 100-1600 (видео авто); 100 - 1600 (видео, ручной режим); 100-1600 (фото авто); 100 - 3200 (фото, ручной режим);

Диагональ квадрокоптера:  213 мм;

Габаритные размеры в сложенном виде: 168 × 83 × 49 мм (Д × Ш × В).


Параметры товара

Наличие камерыс камерой
Серия квадрокоптеровMavic
Назначение квадрокоптераЛюбительский
Ширина184 мм
Высота64 мм
Толщина168 мм
Вес430 г
Количество осей стабилизации3
Особые свойстваRAW фото, HDR фото
Тип батарейLiPo 3S
УправлениеБеспроводной пульт, Смартфон (Wi-Fi)
Тип матрицы1/2,3"CMOS
Режимы видео4K Ultra HD: 3840 × 2160
24/25 / 30p 2.7K: 2720 × 1530 24/25/30/48/50 / 60p
FHD: 1920 × 1080 24/25/30/48/50/60 / 120p
HD: 1280 × 720 24/25/30/48/50/60 / 120p
Режимы фотоОднократная съемка
HDR
Вспышка: 3/5/7 кадров
Автоматический брекетинг экспозиции (AEB): 3/5 кадра при 0.7EV
Диапазон смещения: 2/3/5/7/10/15/20/30/60 s
Формат видеоMP4/MOV (H.264/MPEG-4 AVC)
ОбъективFOV: 85 °
35 мм Формат Эквивалент: 24 мм
Диафрагма: f / 2.8
Диапазон съемки: от 0,5 м до ∞
Особые функциионлайн трансляция, Follow me, Селфи
Wi-Fi2.4GHz, 5.8GHz
Стабилизация3-осевая стабилизация на подвесе
НавигацияGPS, ГЛОНАСС
Максимальная скорость68,4 км/ч
Максимальная дистанция5 км
Сопротивление ветру29 - 38 км/ч
Время полёта21 минута (при скорости 25 км/ч)
Облет препятствийспереди, сзади, знизу
Оптические датчикипередние, задние, нижние
Разрешение4K (3840X2160), FULL HD (1920X1080), HD (1280X720), 2.7K (2720X1530)
Количество мегапикселей12 Мп

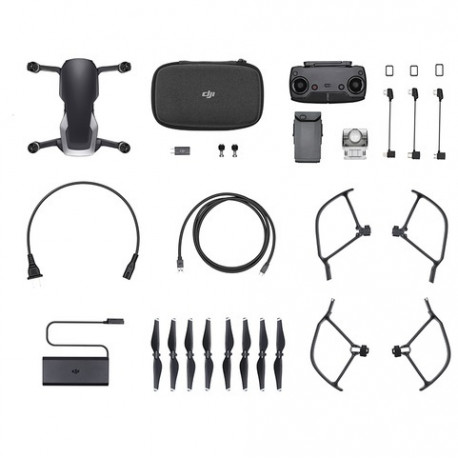

Что входит в комплект

  • 1х квадрокоптер DJI Mavic Air;
  • 1х пульт дистанционного управления;
  • 1х аккумуляторная батарея;
  • 1х зарядное устройство;
  • 1х зарядный кабель;
  • 4х пара пропеллеров;
  • 1х защитная сетка для пропеллеров;
  • 1х Lightning кабель;
  • 1х microUSB кабель;
  • 1х USB-C кабель;
  • 1х защита подвеса;
  • 1х соединительный кабель USB 3.0 Type-C;
  • 1х USB-адаптер;
  • 1х слайдер для кабелей управления (большой);
  • 2х слайдер для кабелей управления (малый);
  • 1х кейс для транспортировки и хранения;
  • 1х запасные рычажки управления для пульта (пара).

Что не входит в комплект

сопутствующие товары, которые могут понадобиться

Отзывы

Общий рейтинг: 5,00/5 На основе 5 отзывов Оставить отзыв
(5/5

Наконец дождался погоды, начал летать. Для подстраховки скачал на свой андроид в плей маркете софт "запись с экрана", эта инфа лишней не будет.

(5/5
1 из 1 пользователей сочли этот отзыв полезным

Коптер супер, особенно я в восторге, как он ведет себя в помещении, без GPS.

(5/5
1 из 1 пользователей сочли этот отзыв полезным

Mavic Air рекомендую к покупке как первый дрон в жизни. Уже не ощущается игрушкой как Спарк, но и реально меньше чем Фантом Про. Сравнивал в магазине. К минусам отнес бы то, что Mavic Air как мне показалось громко жужжит во время полета, но насколько я знаю, они все жужжат, а к звуку быстро привыкаешь.

(5/5

На днях приобрел мавик Эйр черный. После активации дрон захотел обновиться, с чем я согласился, в итоге обновился и пульт. Русифицированная dji go4 не увидела мавик Эйр, пришлось устанавливать с маркета последнюю версию.
Дрон очень понравился. Первый полет проходил в офисном здании с установленной штатной защитой. Очень дружелюбный дрон по отношению к владельцу. Для новичка то, что надо. На первом полном заряде отлетал 16 минут.
Пока доволен. Нужны дополнительные аккумуляторы.

(5/5

Только что получил свой долгожданный Mavic Air. Жаль пока не получается его полноценно протестить из-за погоды. Но сразу хотелось бы сказать тем, кто стонет по поводу, что пульт у нового мавика без дисплея: любой ваш смартфон пойдет в дело, любой! Зато стоимость мавика меньше ровно на цену этого дисплея. Вот и подумайте, стоит ли стонать?
Два слова о подвесе. По ходу он перезапилен от спарка, но у мавика он утоплен внутрь корпуса. И это делает его удобным для того, чтобы просто положить в карман. Вообще цена и компактность этого квадрика заставляют задуматься о том, что он будет удобен и востребован в поездках. В общем, в Air меня устраивает все, и камера, и дальность, и теперь относительная тишина в воздухе. У диджейай это далеко не первый дрон, им можно доверять.

Страница: 1

Файлы для скачивания

Инструкция для DJI Mavic Air v1.2 (Eng)
