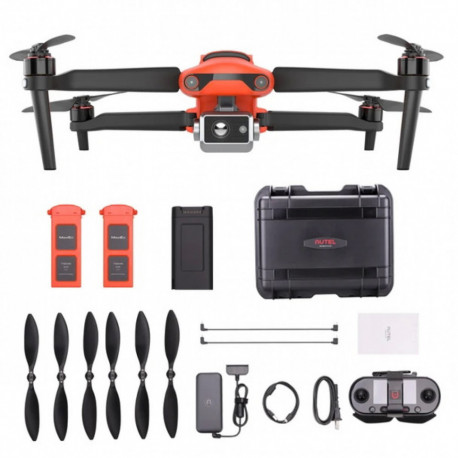

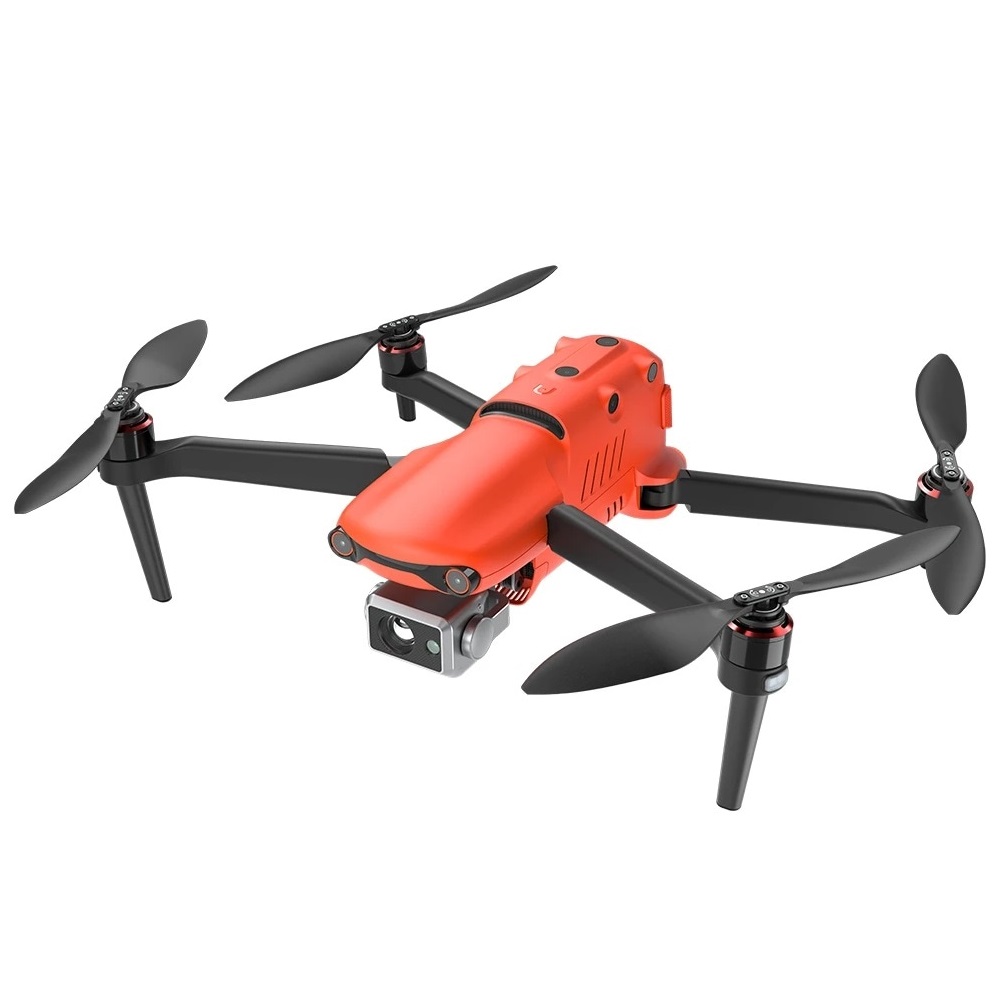

Квадрокоптер Autel EVO II Dual Rugged Bundle (320) V2

Призначення, конструкція, дизайн

Autel EVO II Dual Rugged Bundle (320) V2 призначений для проведення відеомоніторингу і фото/ відеозапису у видимому + інфрачервоному діапазоні. Дрон обладнаний подвійною камерою промислового призначення, що має візуальну матрицю 1/2'' CMOS Sony IMX586 і термальний сенсор FLIR Boson.

Завдяки 3-осьовому моторизованому підвісу, напрямок камери може налаштовуватися як вручну, так і за допомогою AI-алгоритмів, що дозволяють захоплювати і відстежувати мету, а при необхідності слідувати за нею на швидкості до 72 км/год.

Система безпеки польоту Autel Dynamic Track 2.0, а також висока точність позиціонування (до ± 20 см по вертикалі та горизонталі) розширює сфери застосування коптера, дозволяючи проводити інспекції, оцінку будівельних об'єктів, патрулювання територій, проведення пошуково-рятувальних операцій в автоматизованому 3D-режимі за найскладнішим маршрутами на видаленні до 9 км від пілота.

Портативна модель Autel EVO II має складну конструкцію опорних променів. Обладнана безколекторною силовою установкою і запатентованим механізмом швидкого зняття пропелерів.

Колірний акцент зроблений на яскраво-оранжевому корпусі, діагональний габаритний розмір дрона в розкладеному вигляді - 397 мм.

Пульт керування обладнаний вбудованим OLED екраном 3,3''.

Польотні можливості

Autel EVO II підтримує 8 інтелектуальних режимів польоту і зйомки. Має комплексну всебічну систему визначення та обльоту перешкод, яка включає 12 оптичних сенсорів комп'ютерного зору, 2 ультразвукових сенсора, датчики IMU і світлодіодне посадочне освітлення.

Фірмова технологія Dynamic Track 2.0 на основі штучного інтелекту дозволяє автономно відстежувати перешкоди навіть на високих швидкостях, створювати тривимірні карти простору і вибудовувати траєкторії обльоту в режимі реального часу.

Dynamic Track 2.0 здатна розпізнавати і відстежувати до 64 об'єктів, включаючи людей, тварин і транспортні засоби, а також дроти та гілки в радіусі 30 метрів від дрона. Система одночасно моделює місце розташування і швидкість рухомих цілей, що дозволяє точно прогнозувати і безперервно відстежувати їх траєкторію.

Також підтримується функція RTH (повернення додому): дрон автоматично повертається в точку зльоту при втраті зв'язку з пультом або при зниженні заряду батареї до граничного рівня.

При ручному керуванні з відключеною системою обльоту перешкод діє функція радара, яка дозволяє отримувати додаткову інформацію про навколишнє середовище.

Максимальна відстань FPV видалення - 9 км, максимальна швидкість горизонтального польоту 72 км/год.

Камера

Для видимого діапазону використовується матриця останнього покоління 1/2'' CMOS Sony IMX586, що відрізняється високою роздільною здатністю: 48 Мп (8000х6000) для фото і 8К (7680х4320) для відео, забезпечує чіткість, деталізацію та контрастність зображення.

10-бітове кодування кольору і технологія розширення динамічного діапазону WDR дають неймовірно високе розрізнення дрібних деталей навіть на затемнених і яскравих ділянках зображення, що для відеоспостереження є важливим плюсом.

Підтримується 4х кратний зум без втрат, уповільнена зйомка 120 к/с при 2К.

Для інфрачервоного діапазону використовується тепловізор FLIR BOSON LWR роздільною здатністю 320 × 256, що дозволяє розрізняти все перепади температури на відстані до 146 метрів з частотою оновлення 30 Гц. При цьому підтримується режим синхронного суміщення PIP з вибором розмальовки з 10 теплових палітр для різних умов спостереження.

Акумуляторна батарея

Коптер живиться від 3S LiPo батареї ємністю 7100 мАг, яка обладнана запатентованим механізмом блокування Battlock. Що запобігає випадкову втрату акумулятора під час складних маневрів або екстрених посадок.

Акумуляторна батарея забезпечує 40 хвилин безпосадочного польоту, час зарядки - 90 хвилин.

Додаткові відомості

Польотна вага 1150 грам;
Максимальна польотна вага: 2000 г.;
Діагональ квадрокоптера: 397 мм;
Максимальна швидкість горизонтального польоту: Standard mode: 50 км/год, Ludicrous mode: 72 км/год;
Максимальна швидкість зльоту: Ludicrous mode: 29 км/год;
Максимальна стеля над рівнем моря: 7000 м;
Максимальна швидкість зниження: Ludicrous mode: 14 км/год;
Максимальний час польоту в безвітряну погоду: 40 хвилин;
Максимальний час зависання в безвітряну погоду: 35 хвилин;
Максимальний рівень вітростійкості: 8 м/с;
Робочий діапазон температур: 0°С до 40°С;
Робочий діапазон частот: 2.4 - 2.4835 ГГц, 5.8 ГГц;
Потужність передачі (2.4 Ггц): FCC: S26 дБм, ISED: S26 дБм, РЄ: S20 дБм, RCM: S20 дБм, SRRC: S20 дБм;
Точність зависання:
По вертикалі:
± 0.02 м (сенсорне позиціонування в нормальних умовах);
± 0.2 м (супутникове позиціонування в нормальних умовах);
По горизонталі:
± 0.02 м (сенсорне позиціонування в нормальних умовах);
± 0.2 м (супутникове позиціонування в нормальних умовах);
Об'єм вбудованої пам'яті 8 Гб;
Підтримуваний об’єм SD-карт: 32 Гб, максимальний обсяг 256 Гб (необхідний рейтинг UHS-3);

Камера
Візуальна камера
Матриця: 1/2'' CMOS Sony IMX586;
Кількість ефективних пікселів: 48 МП;
FOV: 82°;
Діафрагма: F/2.8;
Діапазон ISO: Відео: 100-3200 (авто), Фото: 100-3200 (авто);
Zoom: 1-8х (макс. без втрат 4х);
Режими фотозйомки:
Покадрова зйомка,
Безперервна зйомка: 3/5 кадрів,
автоматичний брекетінг експозиції (АЕВ): 0,7EV з кроком 3/5 ступенів;
Роздільна здатність фото:
8000 х 6000 (4:3)
5472 х 3648 (4:3)
5472 x 3076 (16:9)
3840 x 2160 (16:9)
Роздільна здатність відео:
8К: 7680 х 4320 при 25/24 к/с
6К: 5760 х 3240 при 30/25/24 к/с
4К: 3840 х 2160 при 60/50/48/30/25/24 к/с
2.7К: 2720 х 1528 при 120/60/50/48/30/25/24 к/с
FHD: 1920 х 1080 при 120/60/50/48/30/25/24 к/с
Формат відео: МР4/ MOV/ (МРЕG-4: Н.264/Н.265);
Бітрейт: 120 Мбіт/с;
Колір: 10 Біт.

Термальна камера
Матриця: FLIR Boson;
Роздільна здатність: 320 х 256;
Крок пікселя: 12 мкм;
Довжина хвилі: 7.5 - 13.5 мкм;
FOV: 34°;
Об'єктив: 6,3 мм;
Zoom: 1-8х;
Режими фотозйомки:
Покадрова зйомка,
Безперервна зйомка: 3/5 кадрів,
Зйомка з затримкою;
Роздільна здатність фото:
ІК: 320 х 256;
PIP (картинка в картинці): 1920 х 1080, 1280 х 720;
Формат відео: MOV/МР4 (підтримується Н.264/Н.265);

Підвіс
Стабілізація: 3-осьова механічна;
Робочий діапазон:
нахил: -135° до + 45°; поворот: -100° до + 100°;
нахил: -90° до + 30°; поворот: -90° до + 90°;
Максимальна швидкість управління (нахил): 300°/с;
Діапазон кутових вібрацій (°): ± 0.005°;

Сенсорна система
Тип сенсорної системи: всеспрямована бінокулярна;
Передня:
Точний діапазон виміру: 0.5-20 м,
Діапазон виявлення: 0.5 - 40 м,
Ефективна швидкість зондування <15 м/с,
FOV: по горизонталі: 60°, по вертикалі: 80°;
Задня:
Точний діапазон виміру: 0.5-16 м,
Діапазон виявлення: 0.5 - 32 м,
Ефективна швидкість зондування <12 м/с,
FOV: по горизонталі: 60°, по вертикалі: 80°;
Верхня:
Точний діапазон виміру: 0.5-12 м,
Діапазон виявлення: 0.5 - 24 м,
Ефективна швидкість зондування <6 м/с,
FOV: по горизонталі: 65°, по вертикалі: 50°;
Нижня:
Точний діапазон виміру: 0.5-11 м,
Діапазон виявлення: 0.5 - 22 м,
Ефективна швидкість зондування: <6 м/с,
FOV: по горизонталі: 100°, по вертикалі: 80°;
Права та ліва:
Точний діапазон виміру: 0.5-12 м,
Діапазон виявлення: 0.5 - 24 м,
Ефективна швидкість зондування: <10 м/с,
FOV: по горизонталі: 65°, по вертикалі: 50°;
Умови для нормальної роботи:
Поверхня з чітким малюнком і достатнє освітлення (> 15 люкс, нормальне внутрішнє середовище зі включеною флуоресцентною лампою), дифузна відбиваюча поверхня з відбивною здатністю більше 20% (стіна, дерево, людина і т. д.)

Інтелектуальна акумуляторна батарея
Тип АКБ: 3S LiPo;
Напруга: 11.55 В;
Ємність батареї: 7100 мАг;
Потужність: 82 Втг;
Вага: 365 грам;
Час зарядки: 90 хвилин;
Діапазон температур зарядки: 5-45°С;
Температура зберігання і вологість: -10 ~ 30°С, 65 ± 20% відносної вологості;
Рекомендована температура зберігання: 22 ~ 28°С;

Зарядний пристрій
Вхідна напруга: 100-240 В, 50/60 Гц, 1.5 А;
Вихідна напруга: 13.2 В при 5 А, 5 В при 3 А, 9 В при 2 А, 12 В при 1.5 А;
Напруга: 13.2 ± 0.1 В;
Номінальна потужність: 66 Вт;

Пульт ДК
Максимальна відстань передачі сигналу: 9 км FCC, 5 км РЄ;
Робоча частота (2.4ГГц): 2.4-2.4835;
Потужність передачі (2.4ГГц): FCC: ≤26 дБм, ISED: ≤26 дБм, РЄ: ≤20 дБм, RCM: ≤20 дБм, SRRC: ≤20 дБм;
Якість відеопотоку: 720р при 30 к/с, 1080р при 30 к/с;
Максимальний бітрейт: 40 Мбіт/с;
Діагональ вбудованого OLED дисплея: 3.26 дюйма;
Роздільна здатність OLED дисплея: 640 х 480;
Яскравість OLED дисплея: 330 ніт;
Попередній перегляд відео без необхідності підключення до смартфону: 1.7 А при 3.7 В;
Ємність вбудованої батареї: 5000 мАг;
Час роботи: 3 години;
Час зарядки (Fast Charge): 2 години.
