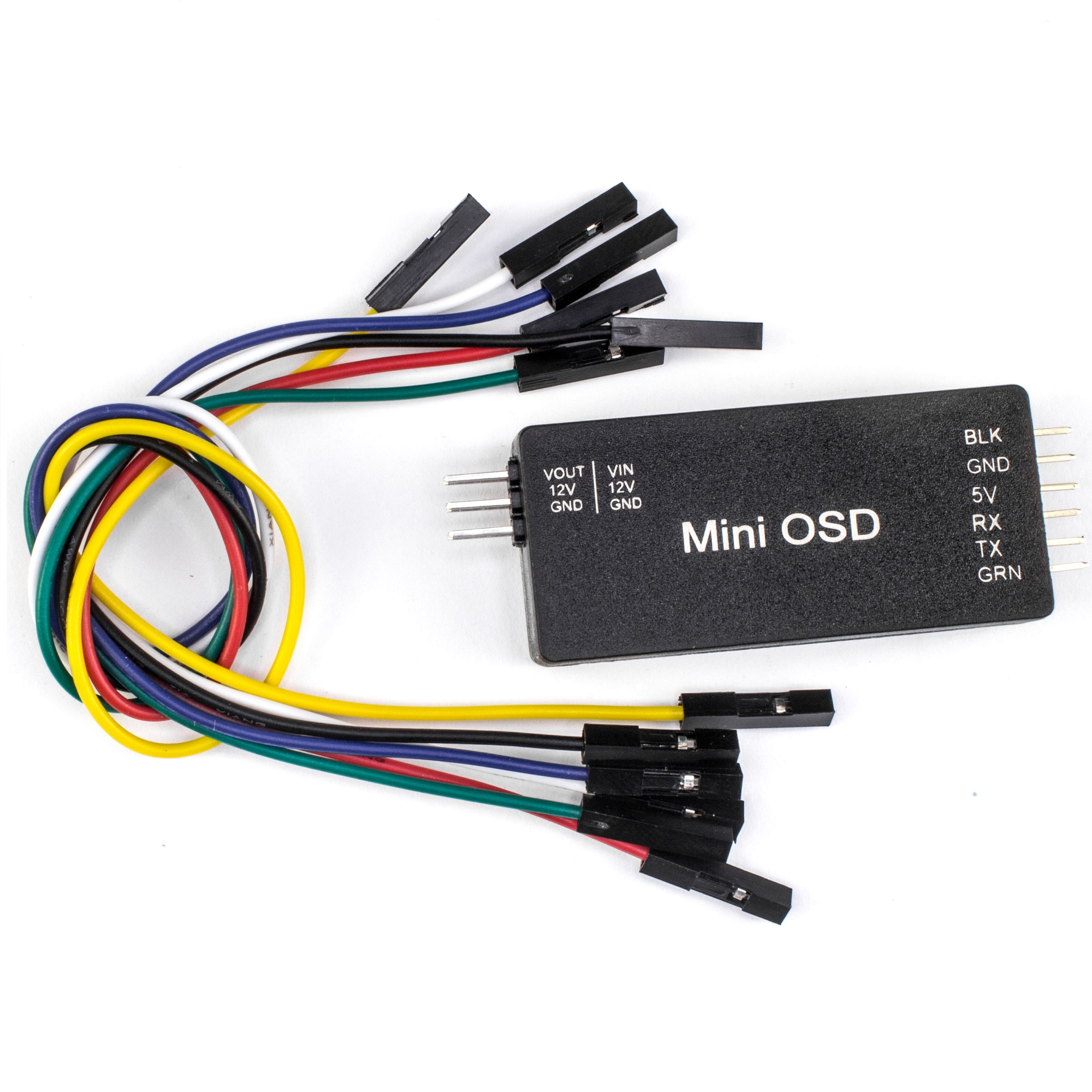

Модуль Readytosky Mini OSD (APM)

1 499 грн з ПДВ

офіційний товар з уплатою всіх податків;
можлива безготівкова оплата;
при оплаті на сайті або готівкою ви отримаєте фіскальний чек;
працюємо за договором.

Оповістити про наявність

Код виробника: LS-PX4-4-APM

Код товара: 007273

Бренд: Readytosky

Знайшли дешевше?

Сповістити про зниження ціни

1 міс

Гарантія

Оплата без додаткових комісій: Готівкою, Visa/MasterCard, Приват24, Apple та Google Pay, накладений платіж, безготівковій розрахунок з ПДВ. Докладніше про методи оплати

Доставка: самовивіз, кур'єром по Одесі, Новою поштою. Докладніше про методи доставки

Коротко про товар

Модуль Mini OSD APM у комплекті з кабелями підключення APM зчитує дані телеметрії MAVLink в потоці телеметрії APM та накладає їх на картинку FPV відеопотоку.

зручність керування дроном у польових умовах;
мікроконтролер ATmega328P із завантажувачем Arduino;
стандартний 6-піновий IPS роз'єм;
перемичка для вибору PAL NTSC;
напруга живлення: 5-12 В;
розміри: 50 х 18 х 10 мм;
вага: 4г.

Система mini OSD APM – просте та бюджетне рішення для накладання даних про політ дрону на картинці FPV. Використовується в польових умовах, коли в режимі польоту від першої особи FPV пілоту незручно використовувати ноутбук або інший гаджет для перегляду даних телеметрії у Планувальнику завдань.

Плата Minim OSD підключається через порт телеметрії APM, набір відповідних кабелів у комплекті.

Модуль Ardupilot Minim OSD має досить компактні розміри 50 x 18 x 10 мм за вагою 4 грами. Досить просто інтегрується з електронікою дрону, сумісний з ArduPilot Mega та використовує протокол MAVlink. Не впливає на льотні характеристики та керованість коптером.

Основний компонтент системи – мікроконтролер ATmega328P та одноканальний генератор екранного меню MAX7456. Програмується Minim OSD через сумісний 6-контактний адаптер FTDI, крім того, модуль може використовувати два незалежні джерела живлення.

Мікроконтролер ATmega328P із завантажувачем Arduino
MAX7456 - одноканальний монохромний генератор екранного меню із вбудованою енергонезалежною пам'яттю (EEPROM), сумісний із стандартами NTSC та PAL
FTDI сумісний вхід
Стандартний 6-піновий IPS роз'єм
Два незалежні контури живлення для цифрової та аналогової частин схеми зі світлодіодною індикацією на кожному
Перемички для поділу живлення
Вбудоване джерело напруги + 5V 500mA (вхідна напруга 5-12В)
Перемичка для вибору PAL NTSC
Контрольні точки для HSYNC (Вихід горизонтальної синхронізації) та LOS (Вихід втрати синхронізації)
Напруга живлення: 5-12В

- комплектація

1х контролер Ardupilot Minim OSD;
1х набір кабелів підключення APM.

- характеристики

Тип запчастини	модуль
Колір	чорний
Вага	4 г
Ширина	10 мм
Довжина	50 мм
Товщина	18 мм
Країна реєстрації бренда	Китай
Країна-виробник товара	Китай
