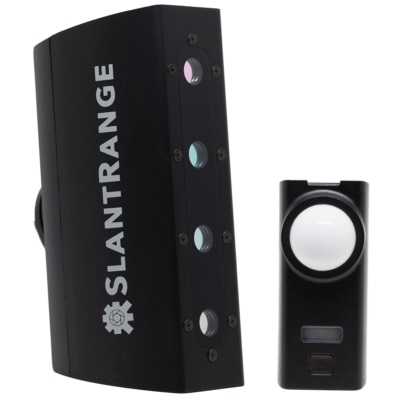

Мультиспектральна камера SlantRange 3PX для застосування в сільському господарстві

Можливості SlantRange 3РX

Камера SlantRange 3РX розроблена спеціально для сільськогосподарського застосування, дозволяє отримувати мультиспектральні знімки надвисокої роздільної здатності для проведення аналізу стану сільгоспкультур. Основні завдання:

• підрахунок щільності та розмірів сходів для поліпшення прогнозування врожайності;
• виявлення скупчень бур'яну для більш точного застосування гербіцидів;
• вимір стану здоров'я рослин для більш ефективного використання поживних речовин та ін.

Завдяки алгоритмам SmartDetection програмного продукту Slantview, 3PX підтримує можливість навчання, щоб дозволити знаходити певні типи спектральних відображень (певна хвороба, бур'ян і т.п.), що представляють інтерес для агрономів.

Камери SlantRange обладнані запатентованою технологією усунення джерел помилок (зміна умов сонячного світла, змінні типи грунтів та щільність рослинного покриву) при проведенні аналітичної оцінки сільгоспугідь з повітря.

Доступність даних під час зйомки, роз'єм підключення DJI SKYPORT

3PX вперше при установці на дрон використовує можливість безшовної інтеграції з коптером, завдяки роз'єму DJI SKYPORT.

Після підключення 3PX автоматично виявляється і налаштовується через додаток керування польотом DJI.

Коптери DJI серії M200 - це потужна безпілотна платформа, призначена для інтенсивного промислового і комерційного використання. А значить, корисне навантаження у вигляді різних датчиків, типу, сенсорів Slantrange, часто має переустановлюватися (заміна обладнання) з місії в місію в залежності від вимог до даних.

Slantrange 3PX з роз'ємом SKYPORT забезпечує легку і швидку установку камери на дрони DJI.

Контроль даних під час польоту (зйомки)

Інтеграція 3PX через SKYPORT дозволяє передавати дані під час польоту (зйомки), безпосередньо на монітор польоту (мобільний пристрій, підключений до пульта керування дроном або вбудований дисплей). Наприклад, ця функція працює з такими планувальниками польоту, як: DroneDeploy та Flight Plan для DJI. Пілот може налаштовувати свою місію польоту і датчик одночасно, а потім контролювати параметри сенсора в польоті, і все з однієї програми.

Доступ до даних камери, під час польоту (зйомки) забезпечує якісні виміри (знімки), необхідні для подальшого аналізу і обробки. Дані камери, які відображаються на екрані пульта:

• стан камери 3PX;
• вимір сонячного світла в реальному часі;
• лічильник знімків;
• стан карти пам'яті.

ПЗ Slantview

SlantRange 3PX сумісна з програмними пакетами Slantview, DroneDeploy, Pix4D та іншими аналітичними інструментами для обробки знімків і складання інформаційних карт за такими параметрами:

• щільність рослинності;
• розподіл рослин за розмірами;
• наявність бур'янів;
• стрес карта;
• ступінь вегетації;
• потенціал врожайності;
• індекси GNDVI, RNDVI, Red Edge NDVI.

Додаток Slantview підтримує зйомку зображень у кольорі, дозволяє користувачеві налаштовувати індивідуальні фільтри.

Додаткові відомості

Спектральних каналів (вегетаційний сенсорів): 4;

Сенсор освітленості (сонячний спектрометр): 1;

Тип процесора: Qualcomm Snapdragon 801;

Швидкість процесора: Quad-Core 2.26GHz;

Вбудована оперативна пам'ять: 2 GB;

Тип детектора: Si CMOS;

Доступний спектральний діапазон: 410 - 950 nm;

Становище діапазонів: вибіркове;

Тип затвора: покадровий;

Позиціонування і орієнтація: вбудований GPS / IMU з розширеним фільтром Kalman;

Розмір зображення в одному пікселі при 120 метрової зйомці: 4.8 см;

Рекомендоване перекриття знімків: 20%;

Площа покриття при висоті польоту 120 м і швидкості 20 м/с: 400 Га/год;

Час обльоту 65 Га при висоті польоту 120 м і швидкості 20 м/с: 17 хвилин;

Обсяг вбудованої пам'яті (знімна): 64 GB (4 години);

Одержувані формати: KML, SHP, GeoTIFF;

Розмір (вегетаційні сенсори): 14.6 x 6.9 x 5.7 см;

Розмір (сенсор освітленості): 8.1 x 3.5 x 1.7 см;

Ток і потужність: 11 W через DJI SKYPORT.
