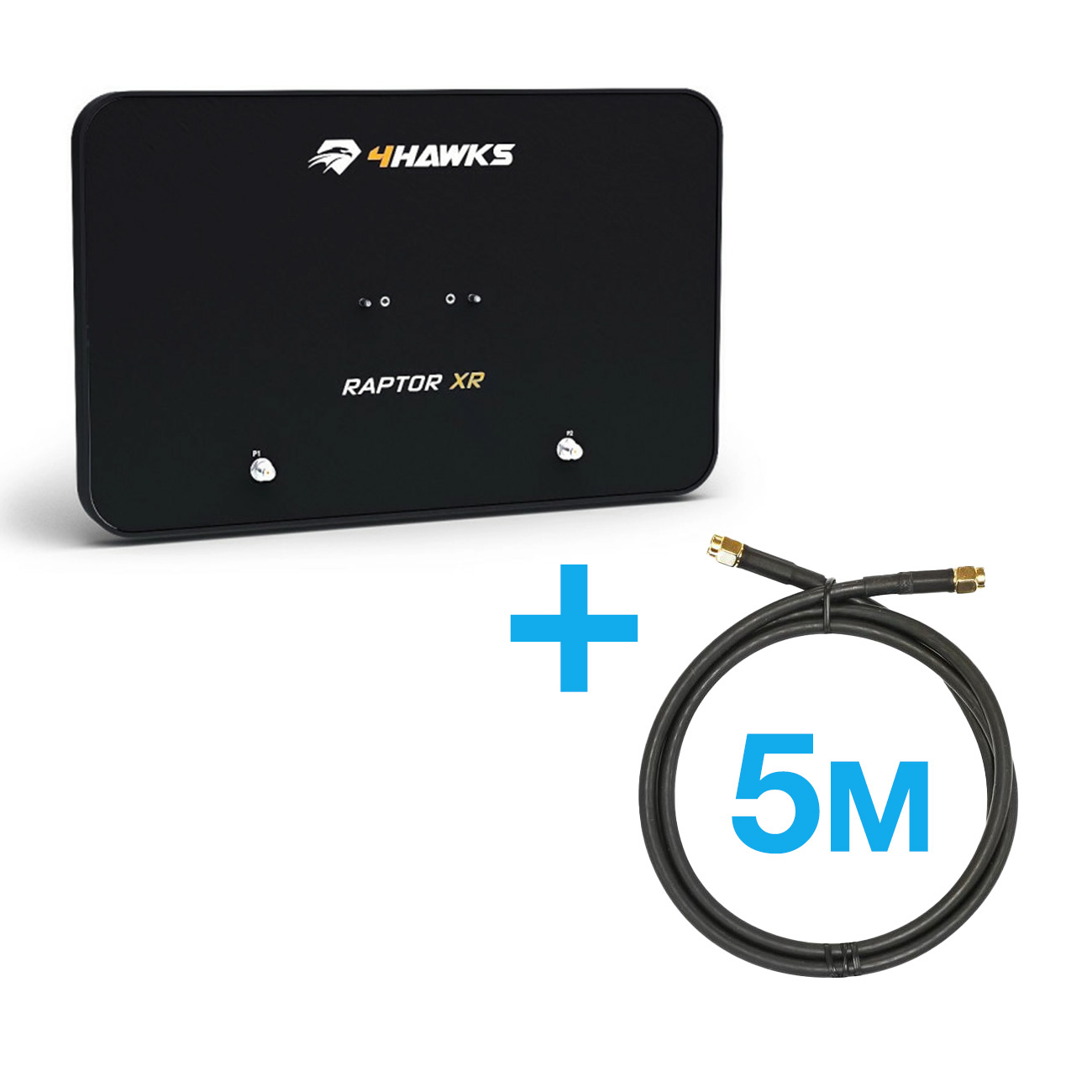

Виносна антена з підсиленням 4Hawks Raptor XR (2.4 та 5.8 ГГц) для DJI Mavic 3 з 5м кабелями

Активний розширювач діапазону 4Hawks Raptor XR розроблений для DJI Mavic 3 / Air 2 /2S/ Mini 2, дозволяє стабільно тримати постійний зв'язок з дроном завдяки роботі як на частотах 2,4 ГГц, так і на 5 ГГц.

Модель розроблена спеціально для керування квадрокоптером з укриття. Має в комплекті 2 кабеля-подовжувача RP-SMA –> RP-SMA H155, довжиною 5м, які підібрані для найменшої втрати сигналу.

Спрямована антена є комплексним рішенням, яке збільшить дальність польоту дрону до 4 разів, забезпечить безперервну передачу відео високої якості, ефективно відсікаючи при цьому сторонні шуми.

Роз'єми для підключення антен вбудовуються до пульта керування DJI RC-N1 завдяки заміни верхньої кришки штатної антени. Необхідні кріплення та кабелі підключення входять до комплекту.

На скільки підсилює антена?

Відповідь на це питання залежить від декількох факторів:
- яка антена використовується;
- який використовується кабель;
- яка довжина кабеля.

Наприклад:
Антена Raptor XR для Mavic 3 без подовжувача (довжина кабеля 20см) має збільшення дальності до х4.
При використанні кабеля від 4Hawks втрата сигнала становить 0.4 dBi на 1м, це значить:
 - втрачаємо 40% сигналу при 20м кабелях;
 - втрачаємо 20% сигналу при 10м кабелях;
 - втрачаємо 10% сигналу при 5м кабелях;
 - втрачаємо 3,5% сигналу при 2м кабелях;

Популярні питання

Чому немає 30м кабеля? (відповідь 4Hawks):

30 метрів буде дуже... неефективним. З такою довжиною кабелів ККД впав би навіть нижче рівня ККД антени SR. Ну, відверто кажучи, радіус дії антени БУДЕ більше ніж в штатній антені, але ефективність XR серйозно впаде нижче 50% від її можливостей.
Ми провели кілька серйозних тестів ефективності, і з 20-метровими кабелями ми досягли кращих результатів, ніж з антеною SR, тому ми вирішили, що можемо пропонувати 20-метрові кабелі (якщо клієнт дійсно цього хоче). Але 30 метрів стали б дуже неефективними.

Відмінність антен Raptor XR для Mavic 3 та Autel (відповідь 4Hawks):

Так, різниця дуже суттєва.
Одна з відмінностей це точка кріплення. Якщо ви звернете увагу і придивитеся ближче до антен для Autel та Mavic, то помітите, що тут інша точка кріплення. Autel піднято вгору, а Mavic приблизно посередині. Через фізичний параметри у вас виникнуть серйозні труднощі зі встановленням антени Mavic на контролері EF7 від Autel.
Але все одно найважливіше - це частота. Autel Evo I та Autel Evo II працюють лише з частотою 2,4 ГГц, а це означає, що всередині ми використовували абсолютно різні рефлектори антен. Ці антени НЕ сумісні одна з одною (антена Autel взагалі не сумісна з контролером Mavic, тоді як антена Mavic буде сумісна з контролером Autel приблизно на...20~25% через зовсім інший метод відображення та використані частоти).
Іншими словами - ви не можете використовувати ці антени взаємозамінно - вони просто несумісні одна з одною.

Збільшує дальність польоту

Збільшення відстанні до 4х разів з кристально чистим відео.

Поліпшує стійкість сигналу

Спрямована антена забезпечує безперебійний політ дрона зменшуючи вплив перешкод та шумів від інших пристроїв або мереж.

Ефективна форма пучка сигналу

У порівнянні з оригінальними всеспрямованими антенами зі слабкою ефективністю дистанції, патч-антена Raptor від 4Hawks розширює секторне покриття, збільшуючи максимальну дальність польоту.

Стандартна антена

Антена 4Hawks

Оптимальне розповсюдження хвиль

Сигнал посилюється завдяки ефективному поширенню хвиль, спрямованих у бік дрона.

Стандартна антена

Антена 4Hawks

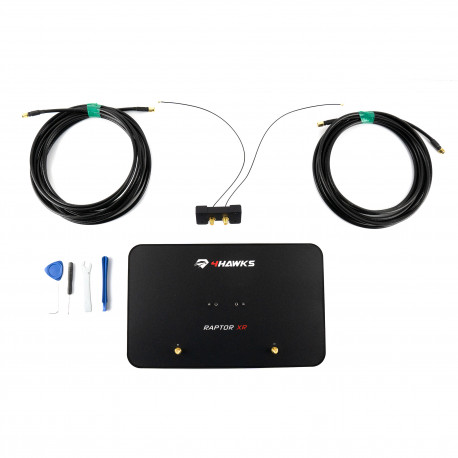

Всі інструменти для встановлення у комплекті

Весь набір складається з антени, спеціальної системи кріплення, пігтейлов та інших необхідних інструментів для модифікації вашого контролера.
