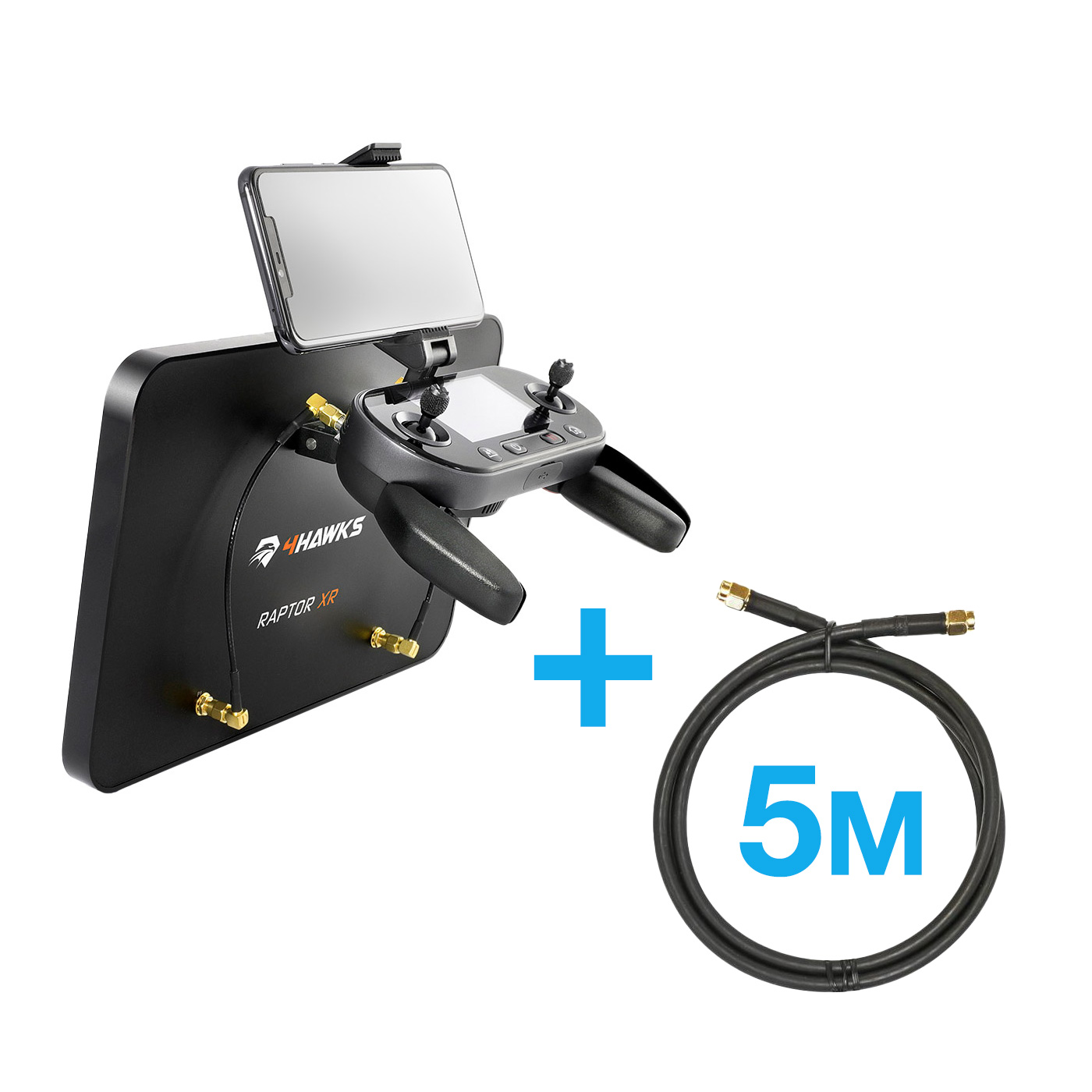

Виносна антена с підсиленням 4Hawks Raptor XR (2.4 ГГц) для Autel Evo II V2 з 5м кабелями

Активний підсилювач сигналу 4Hawks Raptor XR розроблений для коптера Autel Evo II V2.

Являє собою комплексне рішення, яке збільшить дальність польоту дрону, забезпечить безперервну передачу відео у високій якості, ефективно відсікаючи при цьому сторонні шуми.

Спрямована антена працює у діапазоні 2,4 ГГц, дозволяє стабільно тримати постійний зв'язок з дроном.

Підсилювач сигналу встановлюється на пульт керування Autel Evo II V2, необхідні кріплення та кабелі підключення входять до комплекту. Дизайн Raptor XR в чорно-оранжевому стилі Autel дозволяє розширювачу діапазону вдало інтегруватися з пультом ДК.

На скільки підсилює антена?

Відповідь на це питання залежить від декількох факторів:
- яка антена використовується;
- який використовується кабель;
- яка довжина кабеля.

Наприклад:
Антена Raptor XR для Autel EVO II без подовжувача (довжина кабеля 20см) має збільшення дальності до х4.
При використанні кабеля від 4Hawks втрата сигнала становить 0.4 dBi на 1м, це значить:
 - втрачаємо 40% сигналу при 20м кабелях;
 - втрачаємо 20% сигналу при 10м кабелях;
 - втрачаємо 10% сигналу при 5м кабелях;
 - втрачаємо 3,5% сигналу при 2м кабелях;

Популярні питання

Чому немає 30м кабеля? (відповідь 4Hawks):

30 метрів буде дуже... неефективним. З такою довжиною кабелів ККД впав би навіть нижче рівня ККД антени SR. Ну, відверто кажучи, радіус дії антени БУДЕ більше ніж в штатній антені, але ефективність XR серйозно впаде нижче 50% від її можливостей.
Ми провели кілька серйозних тестів ефективності, і з 20-метровими кабелями ми досягли кращих результатів, ніж з антеною SR, тому ми вирішили, що можемо пропонувати 20-метрові кабелі (якщо клієнт дійсно цього хоче). Але 30 метрів стали б дуже неефективними.

Відмінність антен Raptor XR для Mavic 3 та Autel (відповідь 4Hawks):

Так, різниця дуже суттєва.
Одна з відмінностей це точка кріплення. Якщо ви звернете увагу і придивитеся ближче до антен для Autel та Mavic, то помітите, що тут інша точка кріплення. Autel піднято вгору, а Mavic приблизно посередині. Через фізичний параметри у вас виникнуть серйозні труднощі зі встановленням антени Mavic на контролері EF7 від Autel.
Але все одно найважливіше - це частота. Autel Evo I та Autel Evo II працюють лише з частотою 2,4 ГГц, а це означає, що всередині ми використовували абсолютно різні рефлектори антен. Ці антени НЕ сумісні одна з одною (антена Autel взагалі не сумісна з контролером Mavic, тоді як антена Mavic буде сумісна з контролером Autel приблизно на...20~25% через зовсім інший метод відображення та використані частоти).
Іншими словами - ви не можете використовувати ці антени взаємозамінно - вони просто несумісні одна з одною.

Збільшує дальність польоту

Збільшення відстанні до 3х разів з кристально чистим відео.

Поліпшує стійкість сигналу

Спрямована антена забезпечує безперебійний політ дрона зменшуючи вплив перешкод та шумів від інших пристроїв або мереж.

Ефективна форма пучка сигналу

У порівнянні з оригінальними всеспрямованими антенами зі слабкою ефективністю дистанції, патч-антена Raptor від 4Hawks розширює секторне покриття, збільшуючи максимальну дальність польоту.

Стандартна антена

Антена 4Hawks

Оптимальне розповсюдження хвиль

Сигнал посилюється завдяки ефективному поширенню хвиль, спрямованих у бік дрона.

Стандартна антена

Антена 4Hawks

Всі інструменти для встановлення у комплекті

Весь набір складається з антени, спеціальної системи кріплення, пігтейлов та інших необхідних інструментів для модифікації вашого контролера.

Регулюєма конструкція

Кожна система кріплення здатна ідеально регулювати кут підйому, а також точно спрямовувати антену на поточне положення дрона.

Параметри антен 4Hawks

Параметри антен 4Hawks
