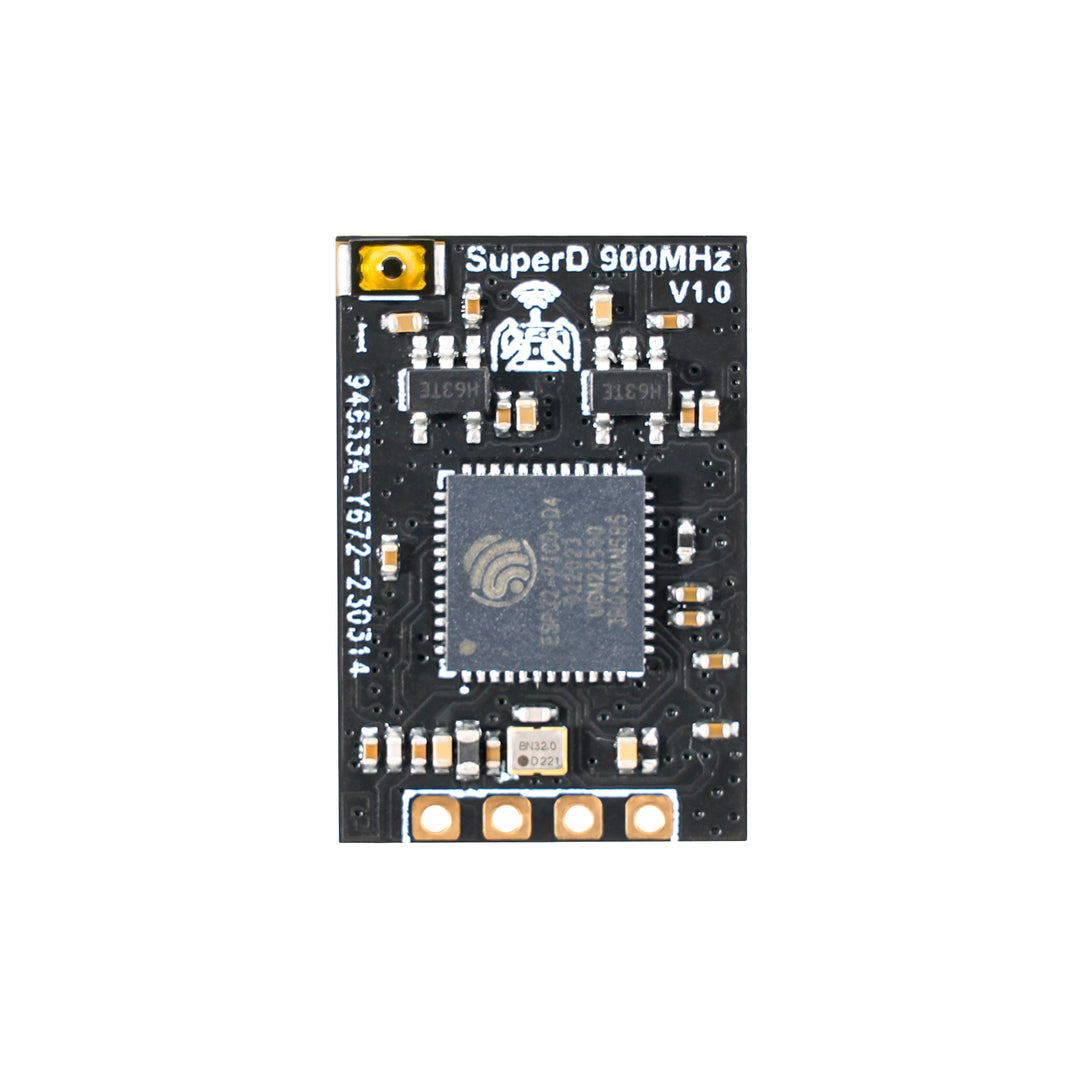

Приймач BetaFPV SuperD ELRS Diversity 915МГц

BETAFPV SuperD ELRS - це перший справжній приймач з подвійним розподілом сигналу (True Diversity Receiver), який використовує дві антени, два приймальних ланцюги і технологію TCXO (компенсація температури кристалічного осцилятора). Це дозволяє досягти високоточної частоти та відмінної продуктивності при екстремальних температурних умовах. Версія з частотою 915/868 МГц  відмінно відповідає вимогам надійності для дальнього польоту, аерофотозйомки або фрістайл-польотів FPV.

Основні характеристики:

• Справжній приймач з подвійним розподілом сигналу на основі двох повних RF-приймачів (два SX1276) з останньою офіційною версією ExpressLRS V3.0.0.
• Вага всього 1,2 г без антени. Плата приймача має розумне розташування та простий дизайн що є зручним для пайки.
• Дві антени Dipole T створять всеспрямований сигнал для якісної передавачі сигналу. Рекомендується розміщувати антени горизонтально та вертикально, максимально розведеними для отримання кращого сигналу.
• Використовується не лише для FPV-дронів, але і для літачків або інших повітряних моделей FPV. Демонструє високу продуктивність при дальньому польоті.
• Перший справжній приймач з подвійним розподілом сигналу для частот 915МГц/868МГц, з двома окремими приймальними модулями, які працюють разом для покращення якості прийому сигналу та загальної надійності.
• Радіосистема 900МГц має вищий рівень дифракції через свою нижчу частоту.

Перший справжній приймач з подвійним розподілом сигналу із TCXO

SuperD ELRS 915GHz Diversity Receiver з вбудованим TCXO (компенсований температурний кристалевий осцилятор), який використовується двома RF-чіпами для отримання високоточного джерела годинника. Приймач із справжнім подвійним розподілом сигналу, включаючи два RF-чіпи та PA+LNA, генерує велику кількість тепла при роботі. З високоякісним TCXO він може витримувати екстремальні температури, не боячись спеки чи холоду, непереривно видаючи точну частоту для дальнього польоту.

Схема приймача SuperD 915/868 МГц

Індикація стану приймача SuperD RGB показана нижче

Колір світла RGB, що відповідає швидкості пакетів, показано на малюнку нижче.

915/868 МГц:

Примітка: D50 — це унікальний режим ELRS Team900. За частоти оновлення 200Гц у режимі Lora той самий пакет даних повторно надсилається чотири рази, а відстань отримання еквівалентна 200 Гц.

100Hz Full — це режим, який реалізує 16-канальний вихід із повною роздільною здатністю при частоті оновлення 200 Гц у режимі Lora, а відстань прийому еквівалентна 200Гц.
